Uma resistência de aquecimento que queima, ou um relé de estado sólido que falha, raramente avisa antes. O processo simplesmente para de esquentar, e na maioria das linhas isso só é percebido quando o produto já saiu fora de especificação, ou quando o operador nota que a temperatura não sobe mais. O alarme de quebra de aquecedor existe exatamente para eliminar esse tempo de descoberta, monitorando a corrente do aquecedor em tempo real e avisando no momento em que algo sai do esperado, antes que a parada vire prejuízo de produção.
Esse recurso está disponível como opcional nos controladores C714, C715 e C719, da Linha Avançada. Não está disponível em nenhum outro controlador da Contemp.
Como funciona o monitoramento

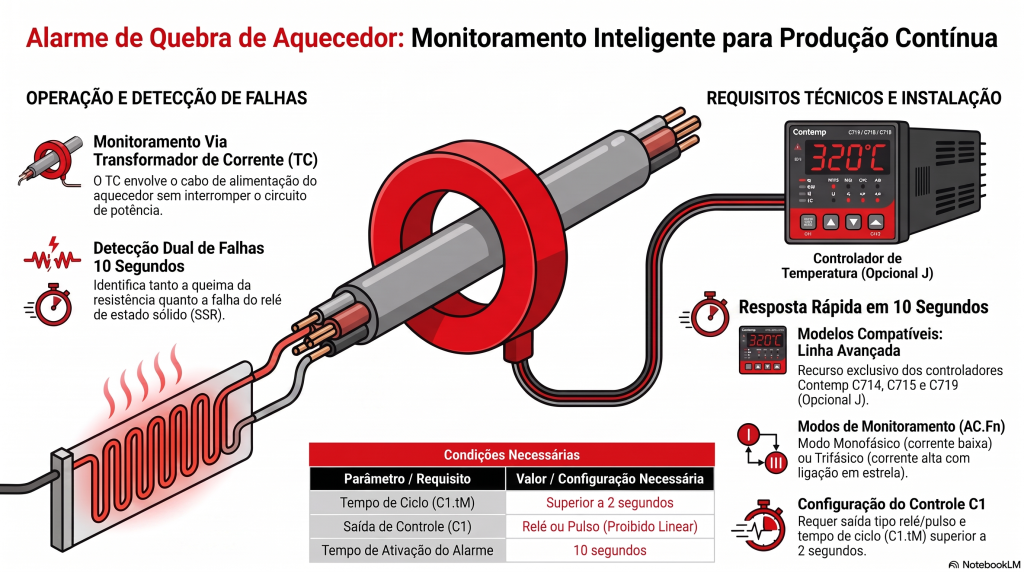

O opcional inclui um transformador de corrente (TC), que mede a corrente elétrica passando pelo aquecedor sem precisar interromper o circuito de potência. O controlador compara essa leitura de corrente com um set-point configurado, e aciona o alarme quando a condição de falha é detectada.
O algoritmo detecta tanto a queima da resistência de aquecimento quanto a falha do relé de estado sólido que a aciona, porque os dois problemas têm o mesmo efeito prático: a corrente medida sai do padrão esperado.
Um ponto importante: a medição de corrente e o tratamento do alarme só acontecem enquanto a saída do primeiro controle (C1) está ligada. Quando a saída está desligada, a leitura de corrente (Curr) e o status do alarme permanecem congelados no último valor registrado, o que é esperado, já que não há corrente circulando para medir nesse momento.
Modo monofásico x modo trifásico
O alarme tem dois modos de monitoramento, configurados no parâmetro AC.Fn:
- Monofásico (Mono): o alarme dispara quando a corrente medida fica abaixo do set-point configurado, indicando falta de corrente, sinal de que o aquecedor ou o relé de estado sólido pararam de funcionar.
- Trifásico (Tri): o alarme dispara quando a corrente medida fica acima do set-point, e exige uma instalação específica: as resistências devem ser ligadas em estrela com centro aterrado, e os condutores de alimentação das três fases devem passar juntos por dentro do transformador de corrente.
Tempo de resposta do alarme
Dois tempos fixos definem a velocidade de reação do sistema: o tempo mínimo de saída ligada para que a medição de corrente seja atualizada é de 1 segundo, e o tempo mínimo para o alarme disparar a partir de uma leitura de corrente válida é de 10 segundos. Na prática, isso significa que uma falha real no aquecedor é sinalizada em poucos segundos, não em minutos ou em um ciclo de produção inteiro.
Requisitos de instalação
Para o alarme funcionar corretamente, alguns pontos da instalação precisam estar corretos:
- O primeiro controle (C1) precisa estar configurado para saída a relé ou pulso, não para saída linear.
- O tempo de ciclo do controle C1 (parâmetro C1.tM) precisa ser maior que 2 segundos.
- No modo trifásico, as resistências devem estar ligadas em estrela com centro aterrado, com as três fases passando pelo mesmo transformador de corrente.
Como especificar o opcional na hora de comprar
O opcional de alarme de quebra de aquecedor já inclui o transformador de corrente, sem necessidade de comprar esse sensor separadamente. No código de compra do controlador, esse opcional é identificado pela letra J na posição do opcional de saída, por exemplo, em C714-4AOJS.
O impacto de não ter esse alarme
Sem esse monitoramento, a única forma de descobrir que um aquecedor queimou é pela consequência: a temperatura do processo não sobe mais, um lote inteiro sai fora de especificação, ou a produção só percebe o problema na próxima inspeção programada. Em processos contínuos, como extrusão ou tratamento térmico, esse atraso de descoberta pode significar um lote inteiro perdido, não só o tempo de parada da máquina para o reparo.
Perguntas frequentes
- O que é o alarme de quebra de aquecedor e o que ele detecta?
É um opcional que monitora a corrente elétrica do aquecedor por meio de um transformador de corrente, detectando tanto a queima da resistência de aquecimento quanto a falha do relé de estado sólido que a aciona. - Qual controlador da Contemp tem esse recurso?
Apenas o C714, o C715 e o C719, da Linha Avançada, como opcional de saída. - Qual a diferença entre o modo monofásico e trifásico do alarme?
O modo monofásico dispara quando a corrente fica abaixo do set-point, indicando falta de corrente. O modo trifásico dispara quando a corrente fica acima do set-point, e exige que as resistências estejam ligadas em estrela com centro aterrado, com as três fases passando pelo transformador de corrente. - Quanto tempo o alarme demora para detectar uma falha?
O tempo mínimo para atualizar a leitura de corrente é de 1 segundo, e o tempo mínimo para o alarme disparar a partir de uma leitura válida é de 10 segundos. - É necessário comprar o transformador de corrente separadamente?
Não. O opcional de alarme de quebra de aquecedor já inclui o transformador de corrente.
