Quando o processo exige controlar aquecimento e refrigeração ao mesmo tempo, conectar vários controladores em rede, ou acionar um atuador modulante em um queimador, a Linha Econômica e a Linha Desempenho não são suficientes. É para esse tipo de processo que existe a Linha Avançada da Contemp, formada pelo Controlador de Processos C714, C715 e C719.
Esses três modelos compartilham a base de controle PID com lógica FUZZY das outras duas linhas, mas acrescentam duplo controle, linearização especial, sete recursos opcionais de expansão diferentes e, no caso do C715 e do C719, um slot dedicado de comunicação serial que não existe nas linhas inferiores. Este guia explica cada um desses recursos e quando eles fazem diferença de verdade no processo.

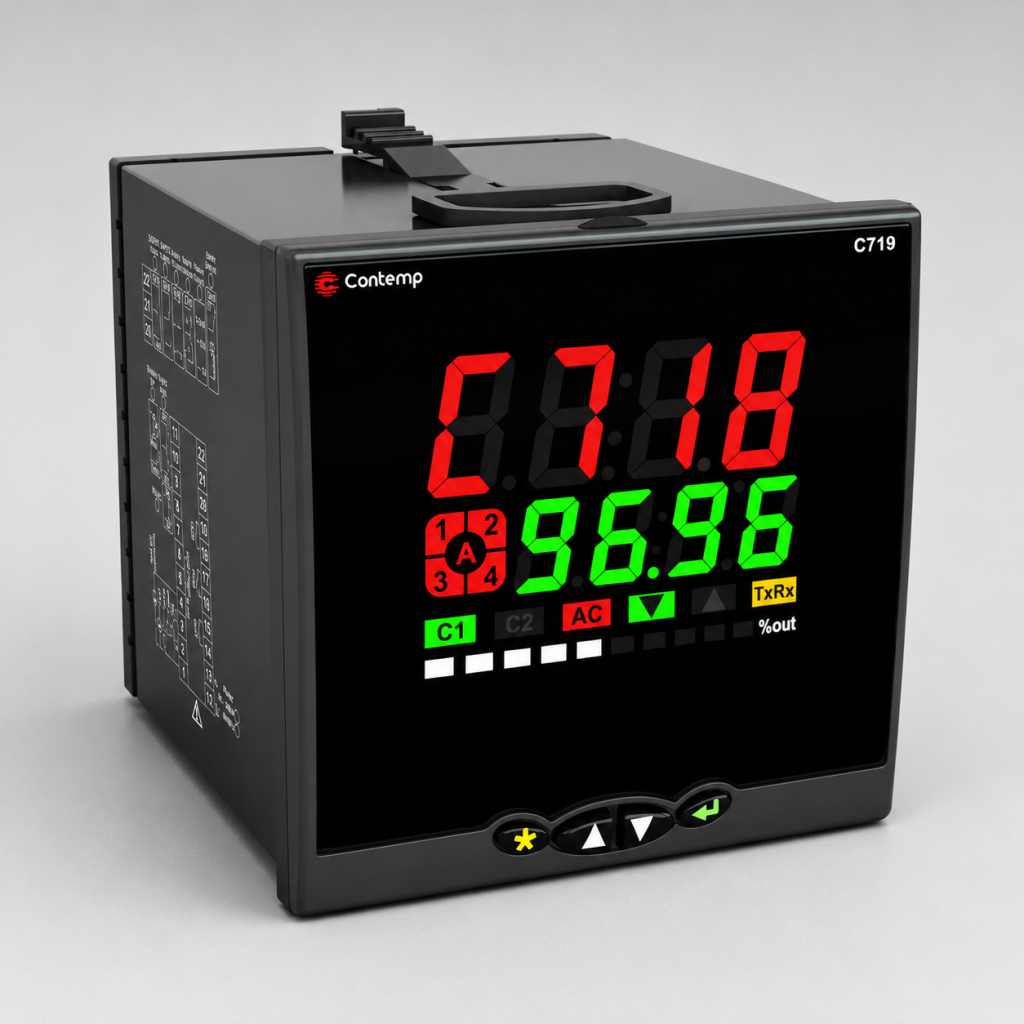

O que são o C714, o C715 e o C719
Os três modelos têm entrada universal para termopares, termorresistências e sinais de instrumentação (mV, V, mA), com transmissores de 2 ou 3 fios, amostrados a 20 leituras por segundo com conversão de 16 bits. O controle é PID com ANTI-WINDUP, ANTI-RESET e lógica FUZZY integrada, com sintonia automática e adaptativa, e soft-start configurável.
O que muda em relação à Linha Desempenho é a capacidade de controlar dois canais simultaneamente, a possibilidade de instalar opcionais de expansão, e uma linearização mais flexível para sensores de resposta não padronizada.
Qual a diferença entre o C714, o C715 e o C719
A diferença central entre os três é física: tamanho, número de relés e quantos opcionais podem ser instalados ao mesmo tempo.
| Característica | C714 | C715 | C719 |
|---|---|---|---|
 |  |  | |
| Dimensões | 48x48x83mm | 48x96x83mm | 96x96x83mm |
| Peso aproximado | 125g | 210g | 285g |
| Saídas a relé | 2 (OUT1, OUT2) | 3 (OUT1, OUT2, OUT6) | 3 (OUT1, OUT2, OUT6) |
| Opcionais simultâneos | Até 2 (1 entrada + 1 saída) | Até 3 (1 entrada + 1 saída + 1 comunicação serial) | Até 3 (1 entrada + 1 saída + 1 comunicação serial) |
| Acessar Produto | Acessar Produto | Acessar Produto |
Essa penúltima linha da tabela é o detalhe que mais gera dúvida na hora de especificar. No C714, a comunicação RS485-MODBUS RTU disputa o mesmo slot que a dupla entrada digital e o set-point remoto: só é possível instalar um desses três de cada vez. No C715 e no C719, a comunicação serial tem um slot próprio, separado do slot de entrada, o que permite ter RS485 instalado ao mesmo tempo que a dupla entrada digital ou o set-point remoto.
Na prática, se o processo precisa de rede RS485 e também de outro opcional de entrada ao mesmo tempo, é preciso ir direto para o C715 ou o C719.
Duplo controle: aquecimento e refrigeração simultâneos
Esse é o recurso que mais diferencia a Linha Avançada. O C714, o C715 e o C719 controlam dois canais ao mesmo tempo: o controle C1, para aquecimento, segue o algoritmo PID normalmente. O controle C2, para refrigeração, também segue PID, mas pode ser ajustado com dois parâmetros próprios:
- Ganho (Cool): intensifica ou reduz a ação do segundo controle em relação ao primeiro. Quanto maior a capacidade de refrigeração em relação ao aquecimento, menor o ganho configurado.
- Deslocamento (dB): desloca a faixa de atuação do segundo controle em relação ao primeiro, criando uma zona morta ou uma zona de sobreposição entre aquecimento e refrigeração, evitando que os dois liguem ao mesmo tempo de forma indesejada.
Nenhum outro controlador da linha de temperatura da Contemp tem esse recurso. É exclusivo do C714, do C715 e do C719.

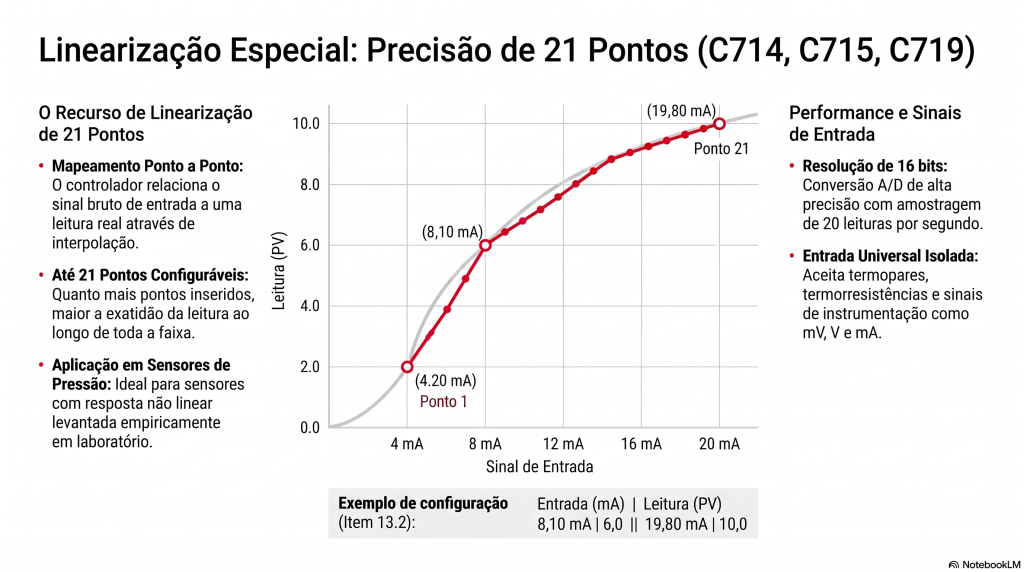

Linearização especial de 21 pontos
Além da linearização quadrática para vazão, que também existe na Linha Desempenho, a Linha Avançada tem a linearização especial: uma curva definida ponto a ponto, com até 21 pontos configuráveis, para sensores de instrumentação com resposta não linear e não padronizada, como um sensor de pressão levantado empiricamente em laboratório.
Cada ponto da curva relaciona um valor de entrada (o sinal bruto do sensor) a um valor de leitura (o que o controlador deve mostrar), e o controlador interpola entre os pontos configurados. Quanto mais pontos forem inseridos, maior a exatidão da leitura ao longo de toda a faixa.
Os sete opcionais de expansão
| Opcional | Slot | O que faz |
|---|---|---|
| Comunicação RS485, protocolo MODBUS-RTU | Entrada (C714) ou comunicação serial dedicada (C715, C719) | Conecta até 247 controladores em rede industrial |
| Dupla entrada digital | Entrada | Aciona funções remotamente por contato seco externo |
| Set-point remoto 0/4 a 20mA | Entrada | Define o set-point de controle por um sinal externo de instrumentação |
| 2x SPST, relés auxiliares | Saída | Dois relés extras configuráveis para controle ou alarme |
| 1x SPDT, relé auxiliar reversível | Saída | Um relé extra com contato reversível |
| Saída analógica 12 bits | Saída | Retransmissão adicional de PV, SP ou MV, ou controle e alarme extra |
| Controle modulante para servo motor | Saída | Aciona atuadores abre-fecha, como em queimadores, dampers e posicionadores |
| Alarme de quebra de aquecedor, com transformador de corrente | Saída | Detecta falha na resistência de aquecimento ou no relé de estado sólido pela leitura de corrente |
| Fonte auxiliar 10Vcc | Saída | Alimenta transmissores de sinais externos |
O controlador aceita um opcional de entrada e um de saída ao mesmo tempo (mais o de comunicação serial, no caso do C715 e do C719), então vale mapear com antecedência quais desses recursos o processo realmente precisa antes de especificar o pedido.
Aplicações práticas
Extrusora com aquecimento e refrigeração
O exemplo mais completo de aplicação combina um sensor de temperatura na massa, uma resistência de aquecimento acionada por relé de estado sólido, um ventilador de refrigeração, o opcional de quebra de aquecedor monitorando a corrente da resistência, e comunicação RS485 conectando o controlador a uma IHM ou sistema supervisório. Isso só é possível com duplo controle, que é exclusivo dessa linha.
Estufa com topologia mestre-escravo
Para uma estufa com vários pontos de controle, um controlador mestre com saída analógica 12 bits envia o set-point para os demais controladores escravos, que recebem esse valor pela entrada de set-point remoto. Isso concentra a programação e a partida das receitas em um único ponto, reduzindo a chance de erro de operação em uma estufa com múltiplas zonas independentes.
Caldeira com controle modulante
Em uma caldeira com queimador a gás, a saída de controle modulante aciona o motor que abre e fecha a válvula de gás, controlando a chama e, por consequência, a temperatura do fluido no reservatório. Esse tipo de atuador dispensa o uso de um posicionador externo, porque o próprio controlador já gerencia a excursão do motor com base no parâmetro de tempo do atuador.
Forno contínuo multi-zonas
Assim como na Linha Desempenho, o C714, o C715 e o C719 controlam fornos com várias zonas de aquecimento, cada uma com seu próprio módulo de potência e resistências. A diferença aqui é que, se o processo também precisar de refrigeração em alguma zona, ou de alarme de quebra de aquecedor monitorando cada resistência, a Linha Avançada resolve isso sem precisar de um controlador auxiliar.
Como especificar o controlador na hora de comprar
O código de compra segue o padrão C71X-XXXXS, com o tamanho (4 para C714, 5 para C715, 9 para C719), a alimentação, o opcional de entrada, o opcional de comunicação serial (só no C715 e no C719) e o opcional de saída, nessa ordem. Por exemplo, o código C714-4AOJS corresponde a um C714 de 48x48mm, alimentação 220V, com o opcional de saída de alarme de quebra de aquecedor mais transformador de corrente, e comunicação RS485.
Perguntas frequentes
- O alarme de quebra de aquecedor funciona com qualquer tipo de saída de controle?
Não. Para o alarme de quebra de aquecedor funcionar corretamente, o primeiro controle (C1) precisa estar configurado para saída a relé ou pulso, com tempo de ciclo maior que 2 segundos. - Qual a diferença entre o C714, o C715 e o C719?
Tamanho físico e número de relés: o C714 é 48x48mm com dois relés, o C715 é 48x96mm com três relés, e o C719 é 96x96mm com três relés e o maior display da linha. O C715 e o C719 também têm um slot de comunicação serial dedicado, que o C714 não tem. - O que é duplo controle e para que serve?
É a capacidade de controlar dois canais simultaneamente, tipicamente aquecimento (C1) e refrigeração (C2), com parâmetros próprios de ganho e deslocamento entre os dois. É exclusivo da Linha Avançada. - É possível ter RS485 e set-point remoto ao mesmo tempo no C714?
Não. No C714, esses dois opcionais disputam o mesmo slot de entrada, então só um pode ser instalado por vez. No C715 e no C719, a comunicação serial tem slot próprio, o que permite ter os dois ao mesmo tempo. - Quantos pontos a linearização especial do C714, C715 e C719 aceita?
Até 21 pontos configuráveis, para sensores de instrumentação com resposta não linear e não padronizada.
