Uma decisão que parece simples e não é
“Qual termopar eu uso?” parece uma pergunta com resposta óbvia até você perceber que ela esconde outras três: qual a temperatura real do processo, qual a atmosfera (oxidante, redutora, inerte), e qual o orçamento disponível frente à criticidade da aplicação. Errar essa escolha não aparece imediatamente, aparece meses depois, como uma reprovação de TUS ou SAT sem causa física aparente no forno.
Reunimos aqui, lado a lado, os sete tipos de termopar que já detalhamos nesta série, da faixa criogênica à faixa acima de 1.800°C, e a tabela completa dos sensores que a Contemp fabrica para cada um deles.
Comparativo técnico: os sete tipos lado a lado
| Termopar Tipo T | Termopar Tipo J | Termopar Tipo K | Termopar Tipo N | Termopar Tipo S | Termopar Tipo R | Termopar Tipo B | |
|---|---|---|---|---|---|---|---|
| Categoria | Metal básico | Metal básico | Metal básico | Metal básico | Nobre (platina) | Nobre (platina) | Nobre (platina) |
| Composição | Cobre / Constantan | Ferro / Constantan | Cromel / Alumel | Nicrosil / Nisil | Pt90Rh10 / Pt puro | Pt87Rh13 / Pt puro | Pt70Rh30 / Pt94Rh6 |
| Faixa de operação | -270°C a 370°C | -40°C a 750°C (limite 770°C) | -200°C a 1260°C | -270°C a 1300°C | 0°C a 1600°C | 0°C a 1600°C | Até 1700°C contínuo, 1820°C pico |
| Sensibilidade | ~43 µV/°C | ~50-55 µV/°C | ~41 µV/°C | ~39 µV/°C | ~10 µV/°C | Ligeiramente maior que o tipo S | ~10 µV/°C, quase nula abaixo de 50°C |
| Principal fraqueza | Oxidação do cobre acima de 370°C | Oxidação do ferro em atmosfera oxidante acima de 540°C (espelho do green rot) | Green rot (800-1260°C, baixo oxigênio) | Mais resistente que o tipo K, não imune | Contaminação por vapores metálicos | Contaminação por vapores metálicos | Migração de ródio entre as pernas |
| Custo relativo | Baixo | Menor | Menor | Baixo a médio | Alto | Mais alto que o tipo S | O mais alto entre os nobres |
| Proteção recomendada | Metálica, resistente à umidade | Metálica, evitar umidade abaixo de zero | Metálica, ou mineral para reduzir exposição | Metálica, com Inconel 600 | Cerâmica de alta pureza (710/799) | Cerâmica de alta pureza (710/799) | Cerâmica de alta pureza (710/799) |
| Melhor uso | Criogenia, cadeia do frio, farmacêutico | Atmosfera redutora, vácuo, plásticos | Uso geral, custo-benefício | Processos críticos 200-600°C ou 800-1260°C | Referência de laboratório e calibração | Alternativa ao tipo S com margem extra de estabilidade | Temperaturas extremas, acima de 1260°C |
Guias completos de cada tipo
Cada termopar acima tem um artigo dedicado nesta série, com ficha técnica completa, mecanismos de falha e perguntas frequentes:
Termopar Tipo B: Temperatura Máxima e Aplicações Críticas (link a confirmar após publicação)
Termopar Tipo T: o Sensor Ideal para Baixas Temperaturas e Cadeia do Frio (link a confirmar após publicação)
Termopar Tipo J: Composição, Faixa e Quando Escolher em Vez do Tipo K (link a confirmar após publicação)
Termopar Tipo K: Guia Completo de Aplicações, Limites e Green Rot (link a confirmar após publicação)
Termopar Tipo N: Por Que Substituir o Tipo K em Processos Críticos (link a confirmar após publicação)
Termopar Tipo S: Como Funciona e Quando Usar na Indústria (link a confirmar após publicação)
Termopar Tipo R: Diferenças em Relação ao Tipo S (link a confirmar após publicação)
Guias completos de cada tipo
Cada termopar acima tem um artigo dedicado nesta série, com ficha técnica completa, mecanismos de falha e perguntas frequentes:
- Termopar Tipo K: Guia Completo de Aplicações, Limites e Green Rot (link a confirmar após publicação)
- Termopar Tipo N: Por Que Substituir o Tipo K em Processos Críticos (link a confirmar após publicação)
- Termopar Tipo S: Como Funciona e Quando Usar na Indústria (link a confirmar após publicação)
- Termopar Tipo R: Diferenças em Relação ao Tipo S (link a confirmar após publicação)
- Termopar Tipo B: Temperatura Máxima e Aplicações Críticas (link a confirmar após publicação)
Catálogo completo: os 40 termopares da linha Contemp
O catálogo é organizado por construção física do sensor, não por tipo isolado, já que a maioria dos produtos aceita mais de um tipo de termopar como opção de especificação. Use a coluna “Sensor” para confirmar quais tipos cada construção aceita.
Com cabeçote (20 produtos)
| Código | Variante | Sensor | Faixa °C | |
|---|---|---|---|---|

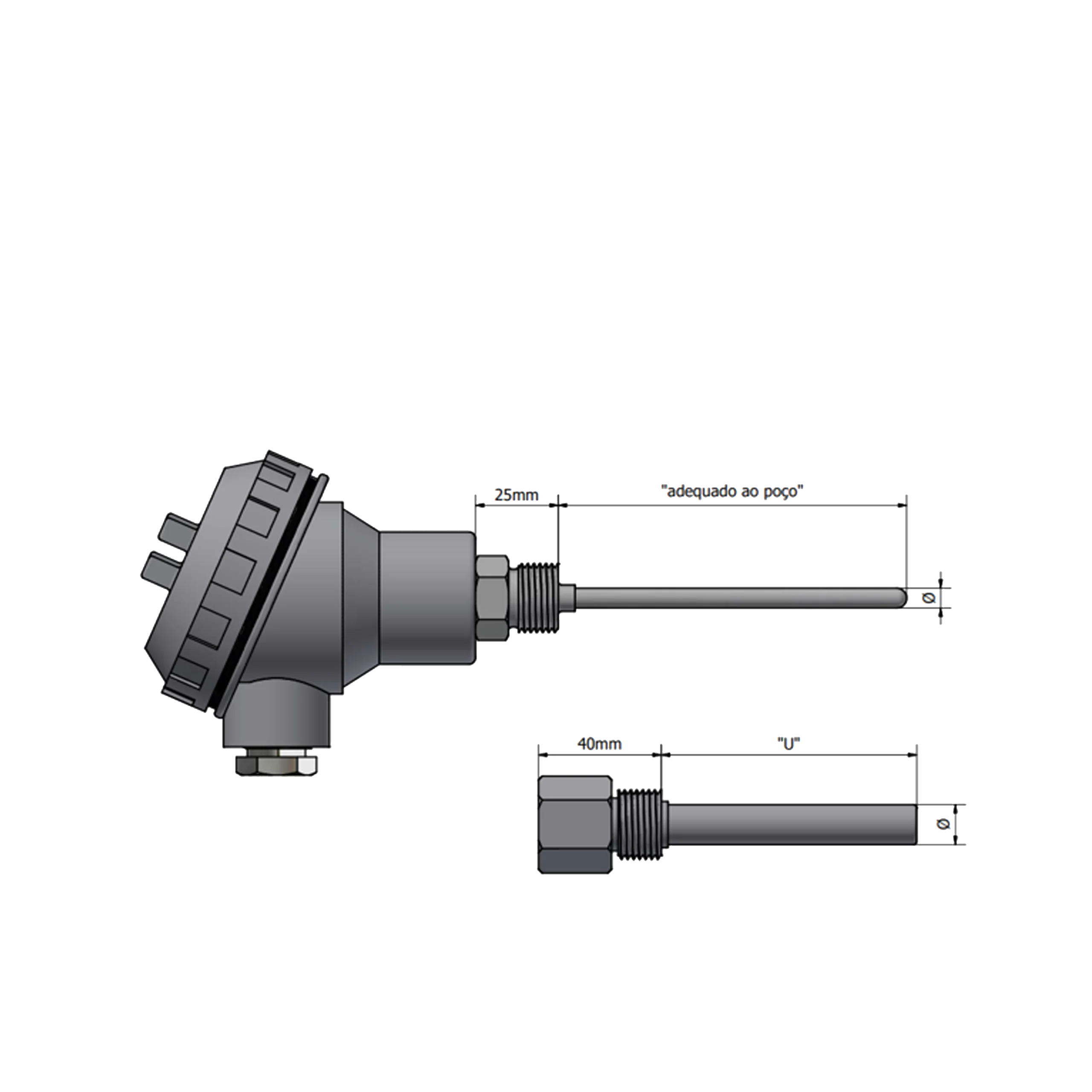

 | TPCR | Poço de proteção usinado + rosca de fixação ao processo | T/J/K/N | -160 a 1150 |
| TPCR | Poço de proteção até 1 BAR + rosca de fixação ao processo | T/J/K/N | -160 a 1150 |
 | SMCL | Isolação mineral + cabeçote de ligação | T/J/K/N | -160 a 1150 |

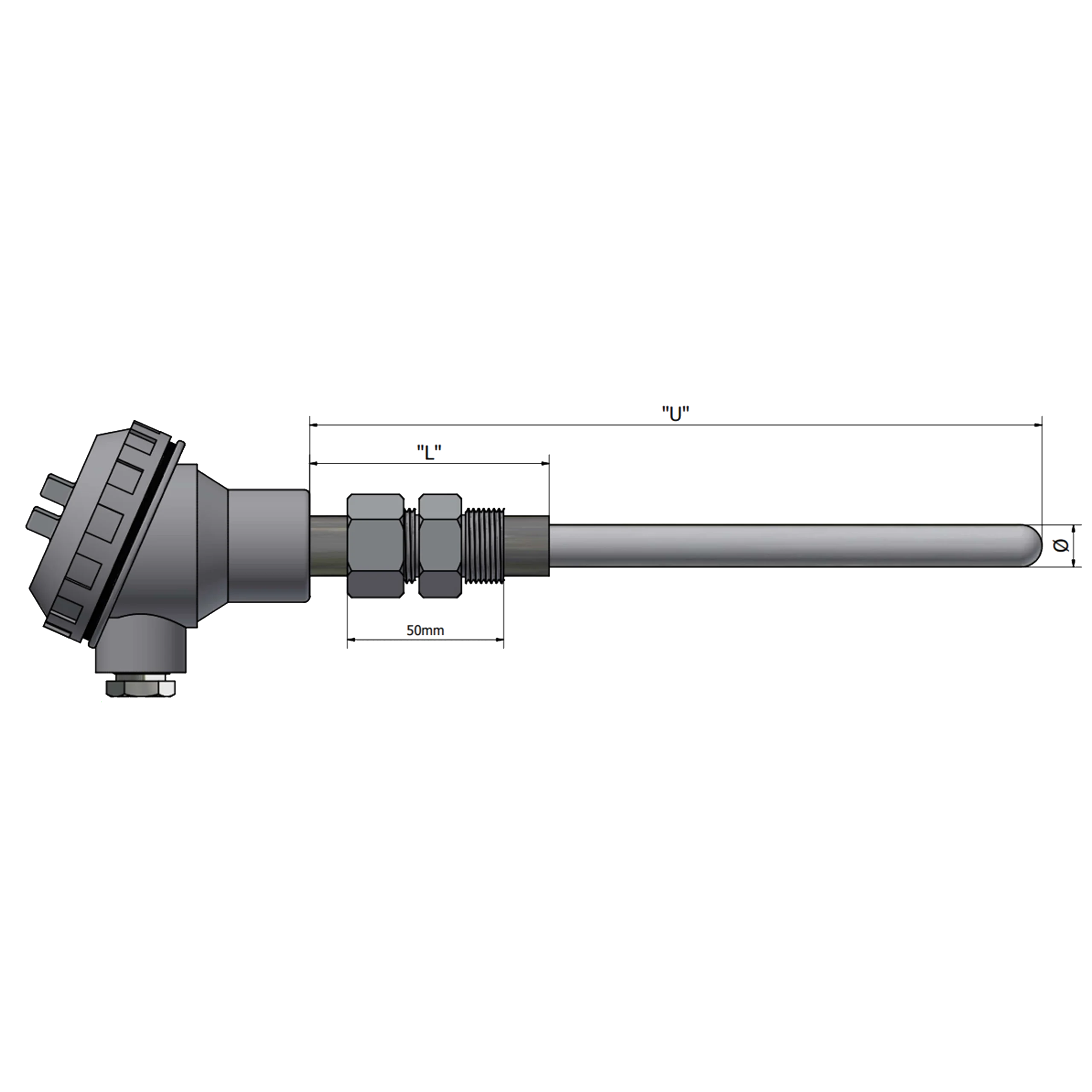

 | SMCR | Isolação mineral + cabeçote + rosca de fixação ao processo | T/J/K/N | -160 a 1150 |
 | SMCL | Isolação mineral + cabeçote + bucim de fixação e ajuste | T/J/K/N | -160 a 1150 |
 | SMCL | Isolação mineral + cabeçote + anel de fixação e ajuste | T/J/K/N | -160 a 1150 |
| SCTM | Proteção metálica + cabeçote de ligação | T/J/K/N | -50 a 1150 |
| SCTR | Proteção metálica + cabeçote + rosca de fixação ao processo | T/J/K/N | -50 a 1150 |
 | SCTM | Proteção metálica + cabeçote + bucim de fixação e ajuste | T/J/K/N | -50 a 1150 |
| SCTM | Proteção metálica + cabeçote + anel de fixação e ajuste | T/J/K/N/S | -50 a 1150 |

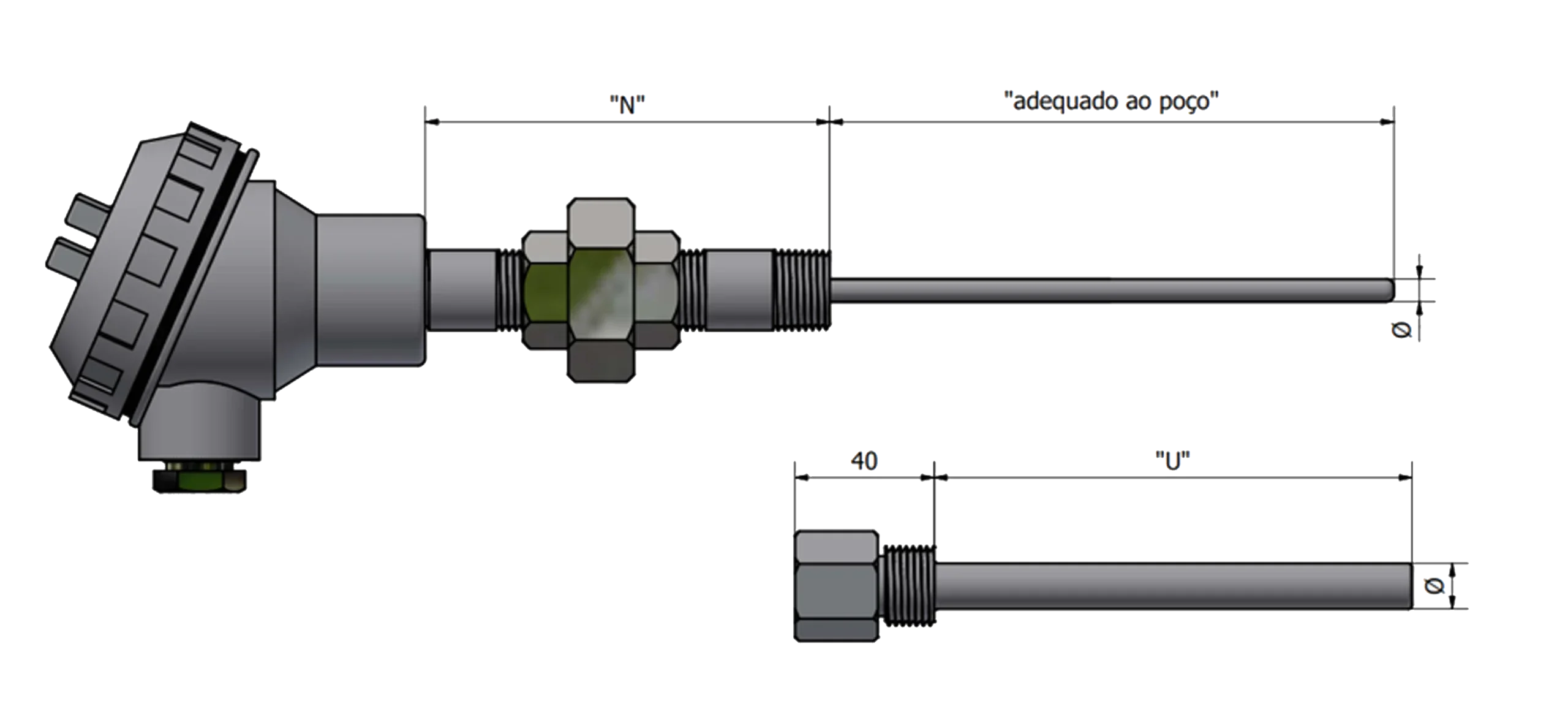

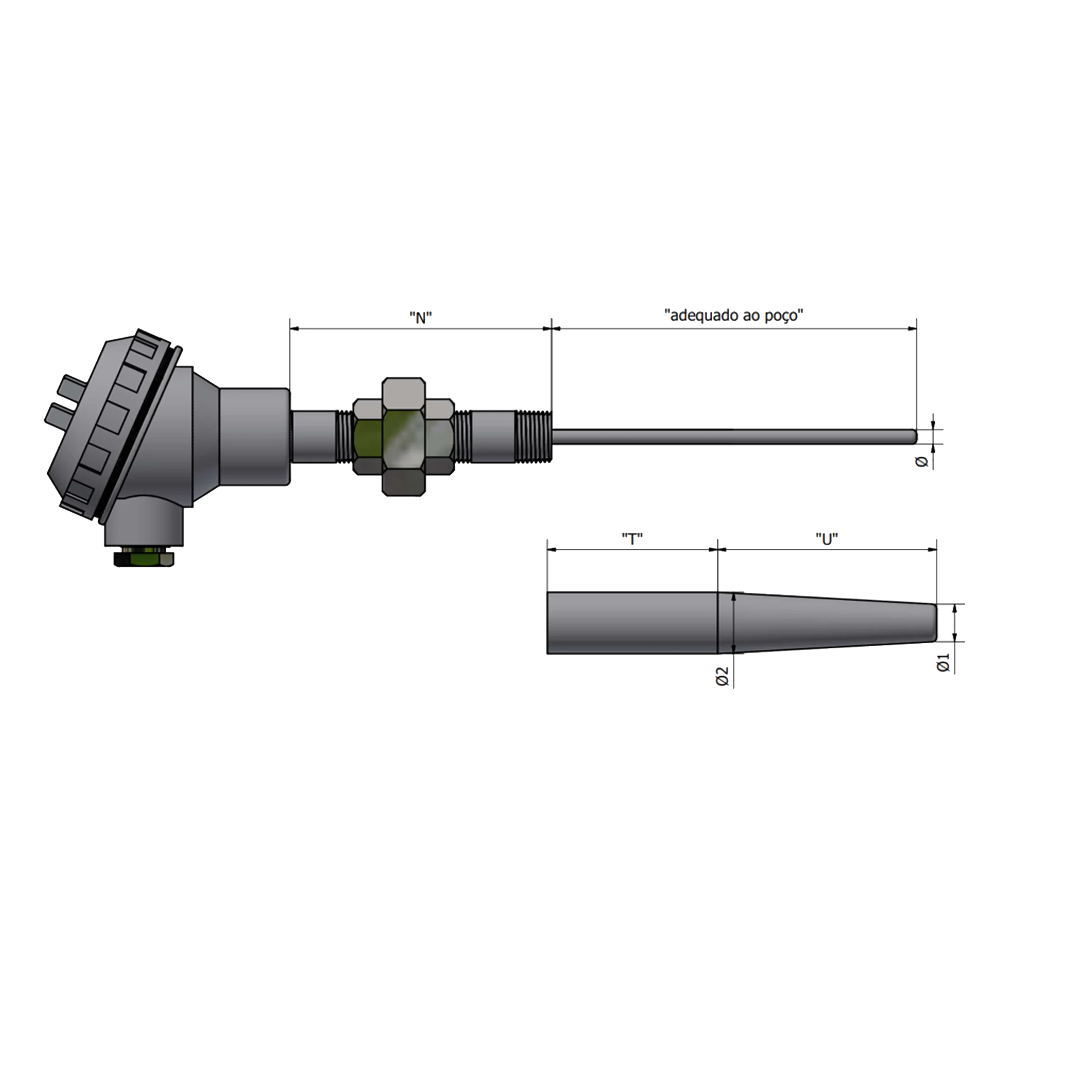

 | TPNR | Niple união + poço usinado + rosca de fixação ao processo | T/J/K/N | -160 a 1150 |
 | TPND | Niple união + poço usinado fixado por solda ao processo | T/J/K/N | -160 a 1150 |

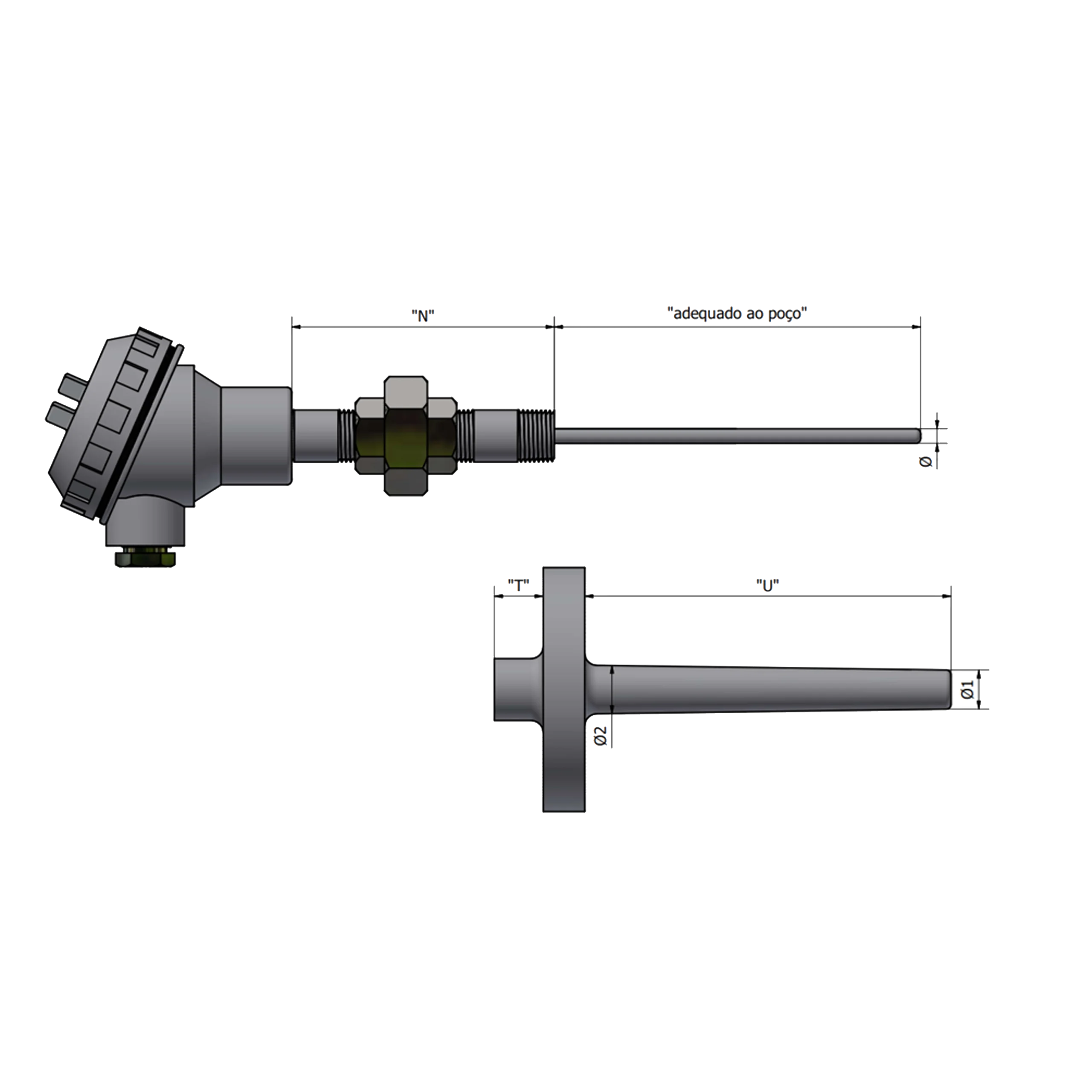

 | TPNF | Niple união + poço usinado com flange de fixação ao processo | T/J/K/N | -160 a 1150 |
 | TAML | Angular, para uso em banhos de tratamento térmico | J/K/N | -50 a 1000 |

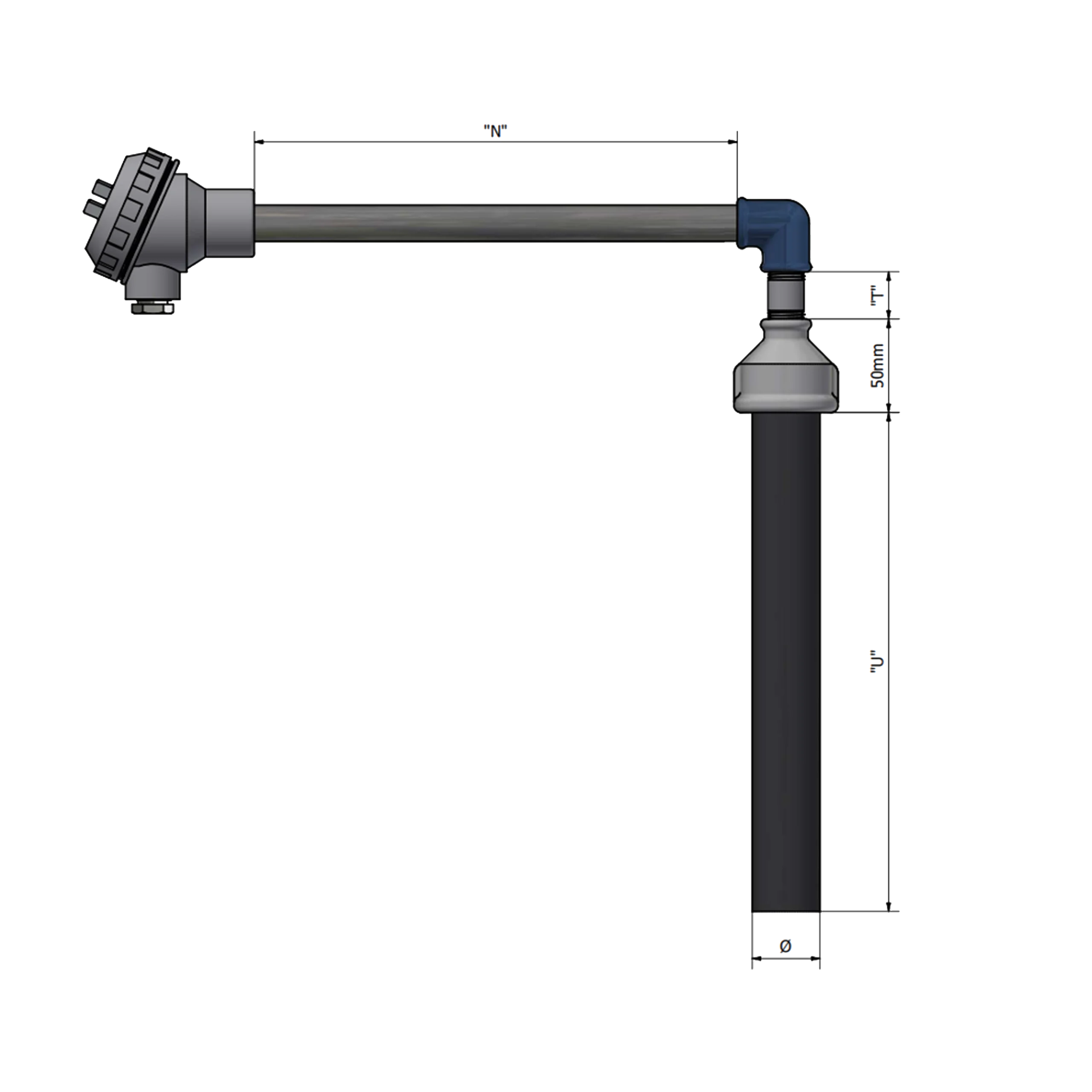

 | TAML | Angular, metais não ferrosos fundidos, resistente a impactos (tubo nodular perlítico) | J/K/N | -50 a 1000 |

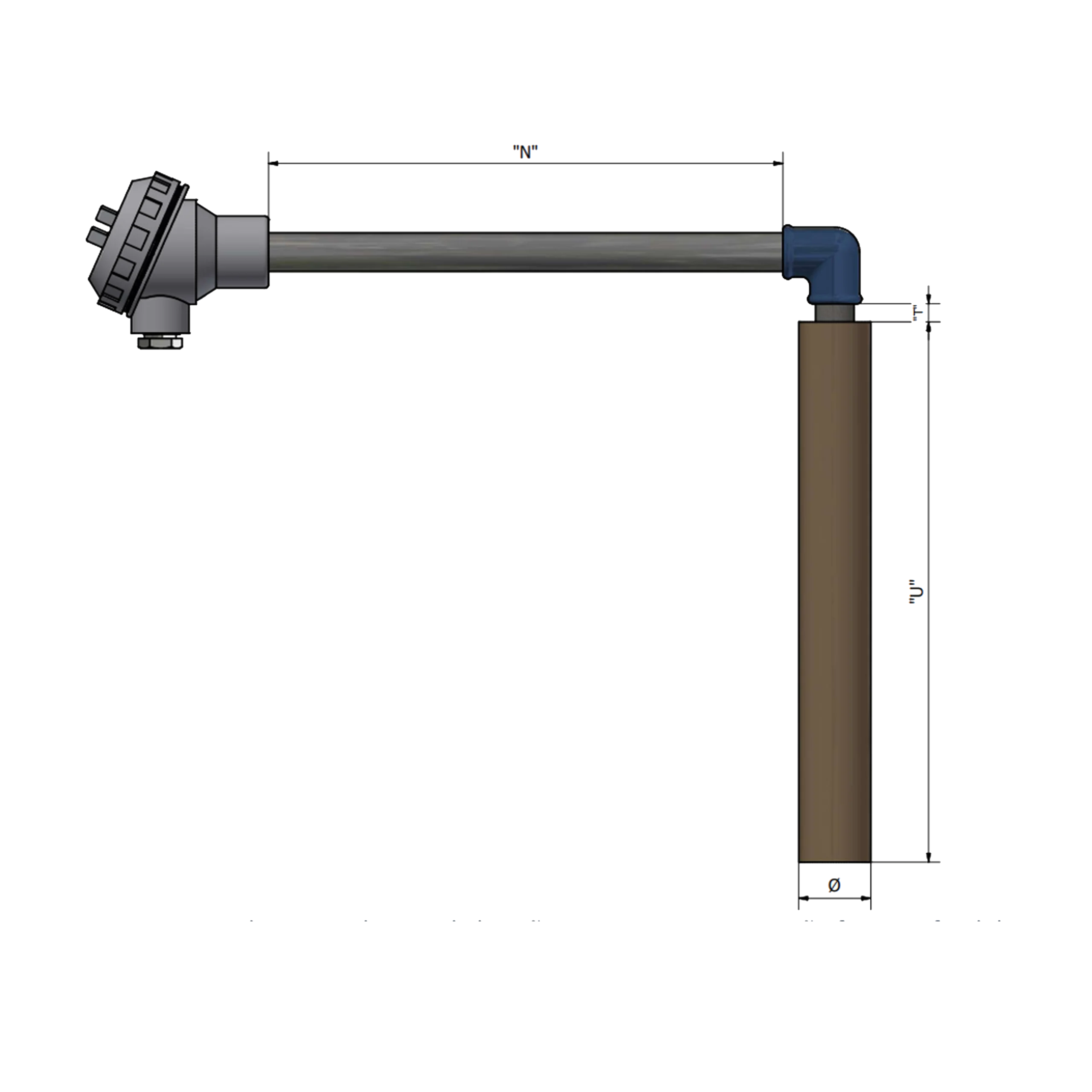

 | TACE | Angular, imersão em metais não ferrosos fundidos, longa duração (carbeto de silício) | J/K/N | -50 a 1000 |
 | TCCL | Nobre, luva cerâmica + cabeçote + rosca de fixação ao processo | S/R/B | 0 a 1580* |
 | TCCL | Nobre, luva cerâmica + cabeçote + bucim de fixação e ajuste | S/R/B | 0 a 1580* |
| TCCL | Nobre, luva cerâmica + cabeçote + anel de fixação e ajuste | S/R/B | 0 a 1580* |
 | TCCL | Nobre, luva cerâmica + cabeçote de ligação (sem fixação específica) | S/R/B | 0 a 1580* |
Com cabo compensado (9 produtos)
| Código | Variante | Sensor | Faixa °C | |
|---|---|---|---|---|

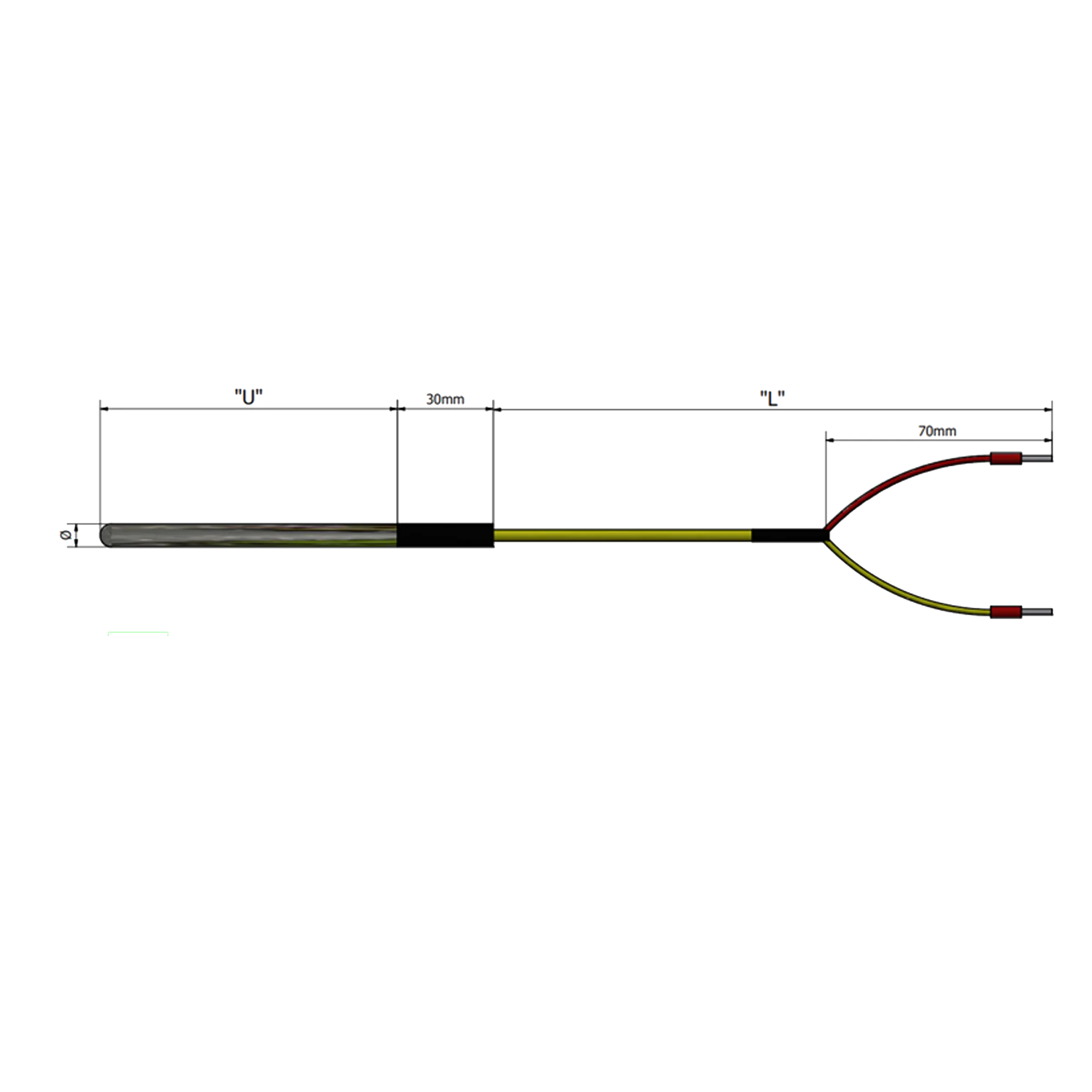

 | SCTL | Haste inox cravada em cabo de sinal | T/J/K/N | -20 a 300 |

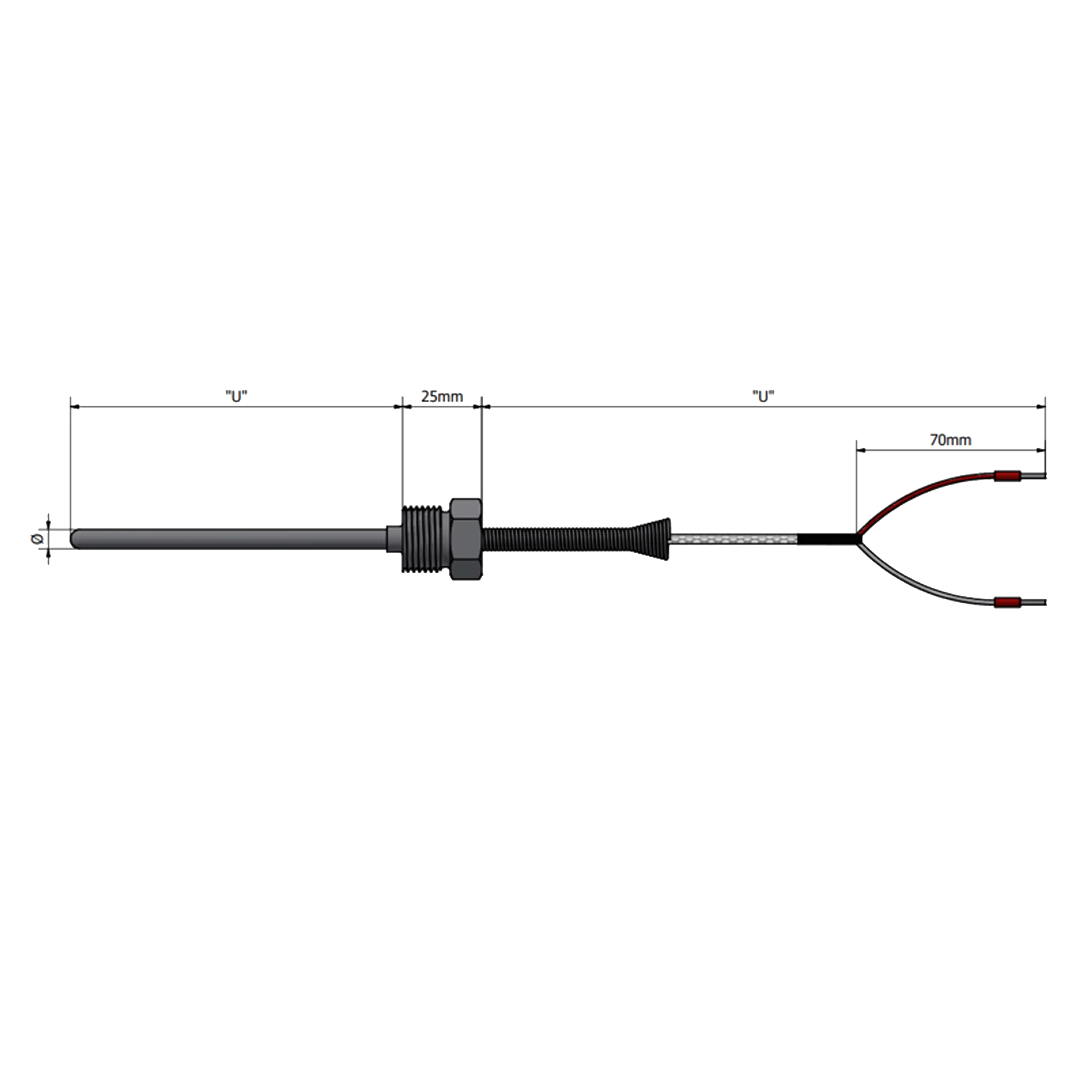

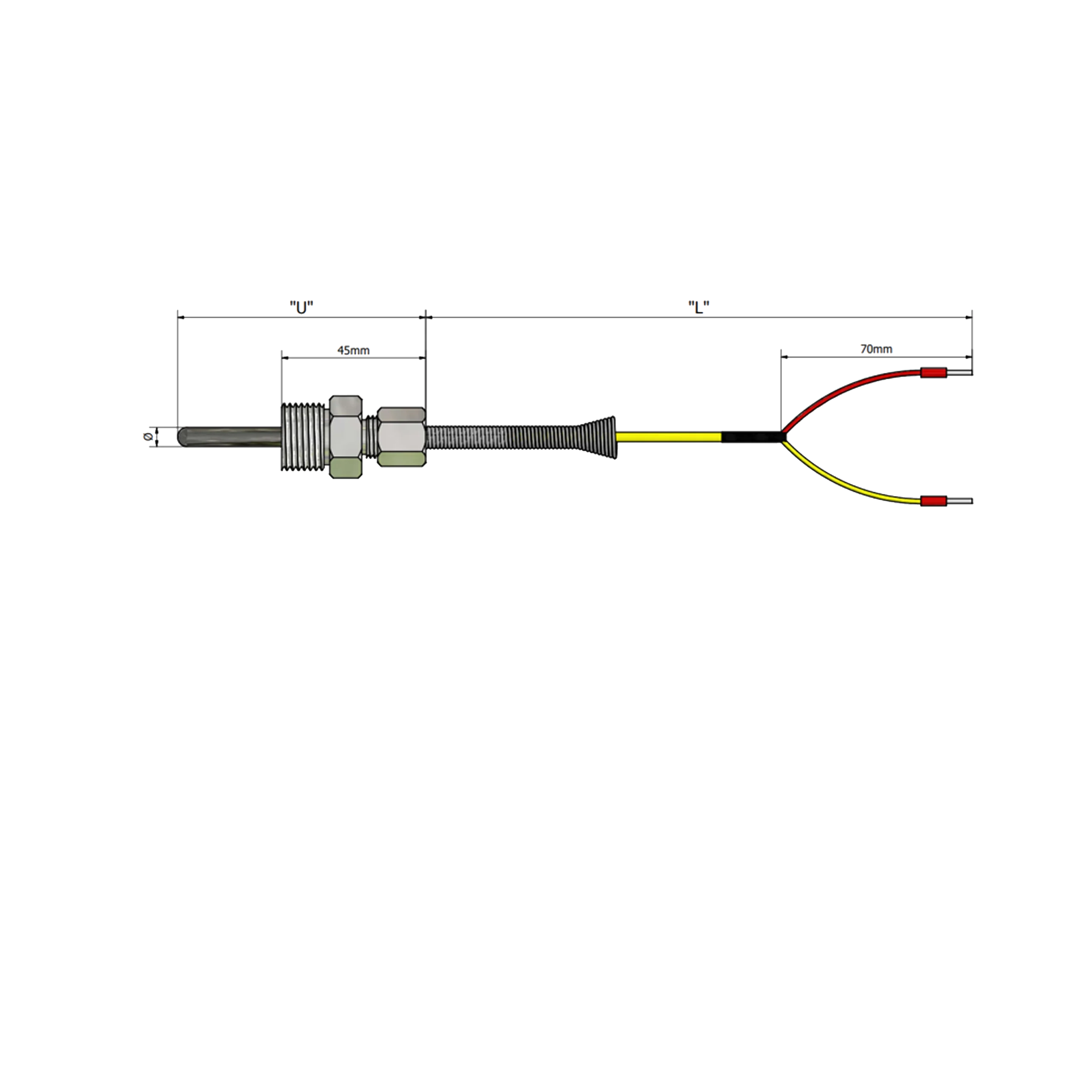

 | SCTL | Haste inox cravada em cabo + mola de conformação + bucim | T/J/K/N | -20 a 300 |
 | SMPR | Haste inox, pote selado + cabo de sinal | T/J/K/N | -160 a 1150 |

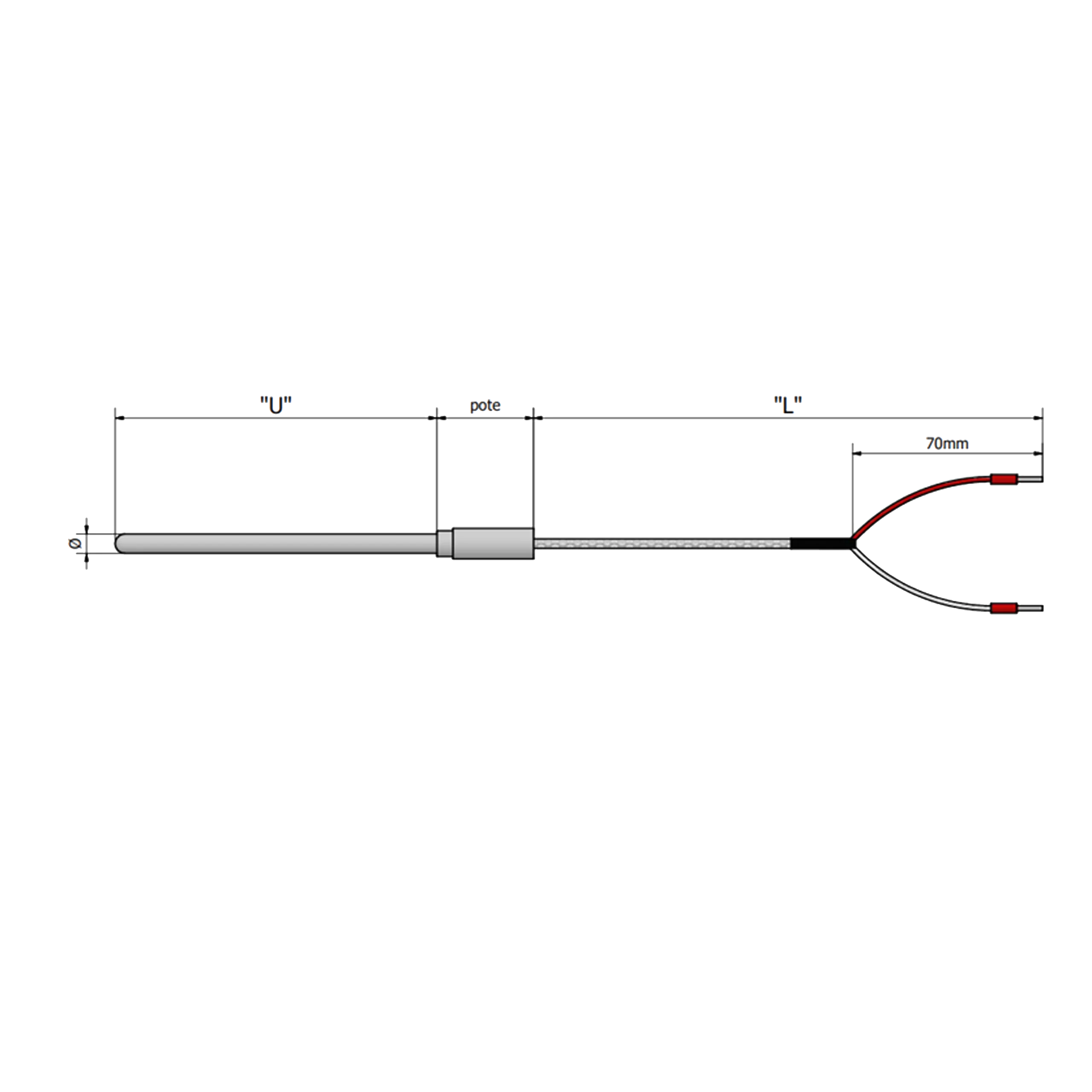

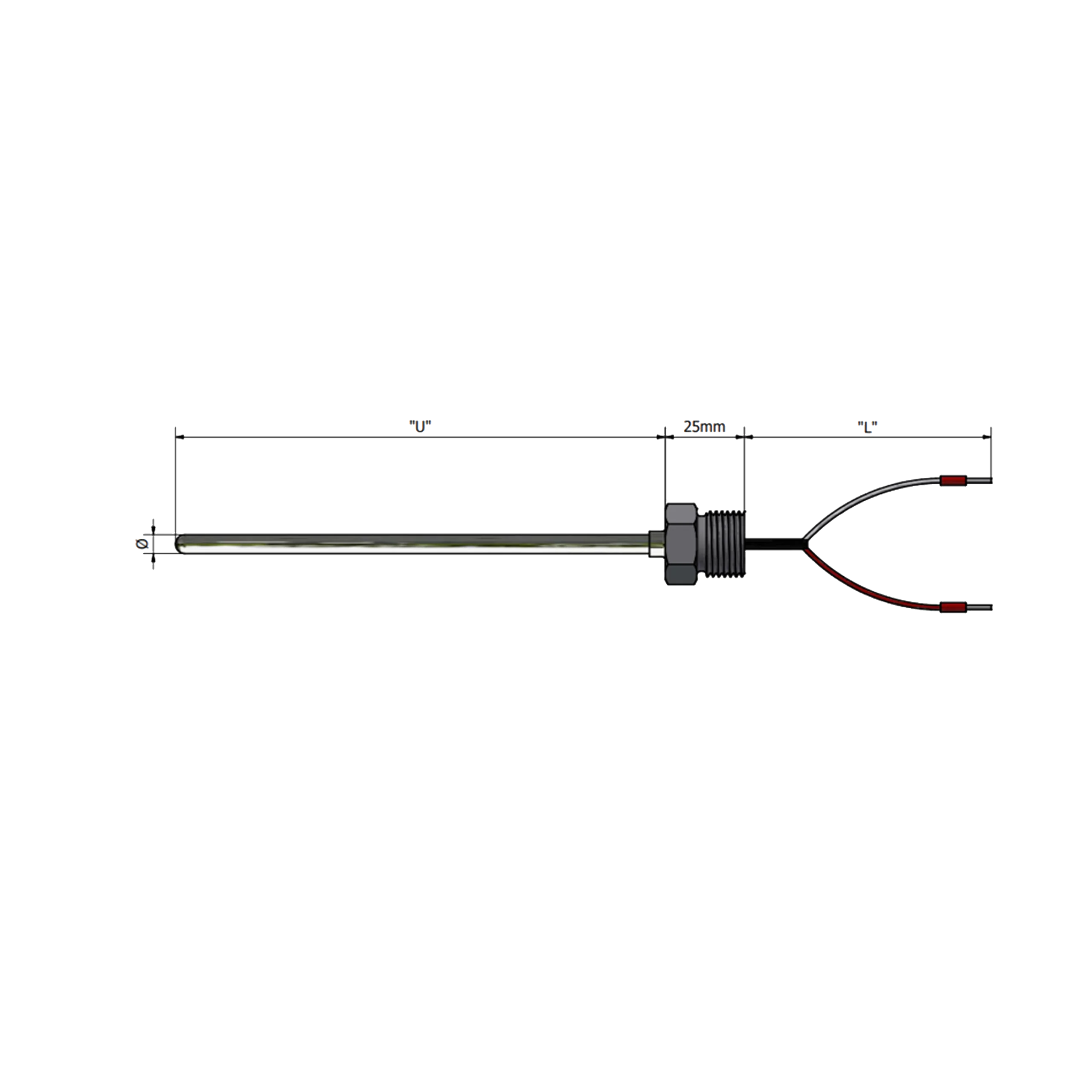

 | SMRD | Haste inox selada + cabo + rosca dupla (processo/instrumento) | T/J/K/N | -160 a 1150 |
 | SMRP | Haste inox selada + mola de conformação + cabo + rosca de fixação | T/J/K/N | -160 a 1150 |
 | SMPR | Haste inox, pote selado + mola + cabo + bucim de fixação e ajuste | T/J/K/N | -160 a 1150 |

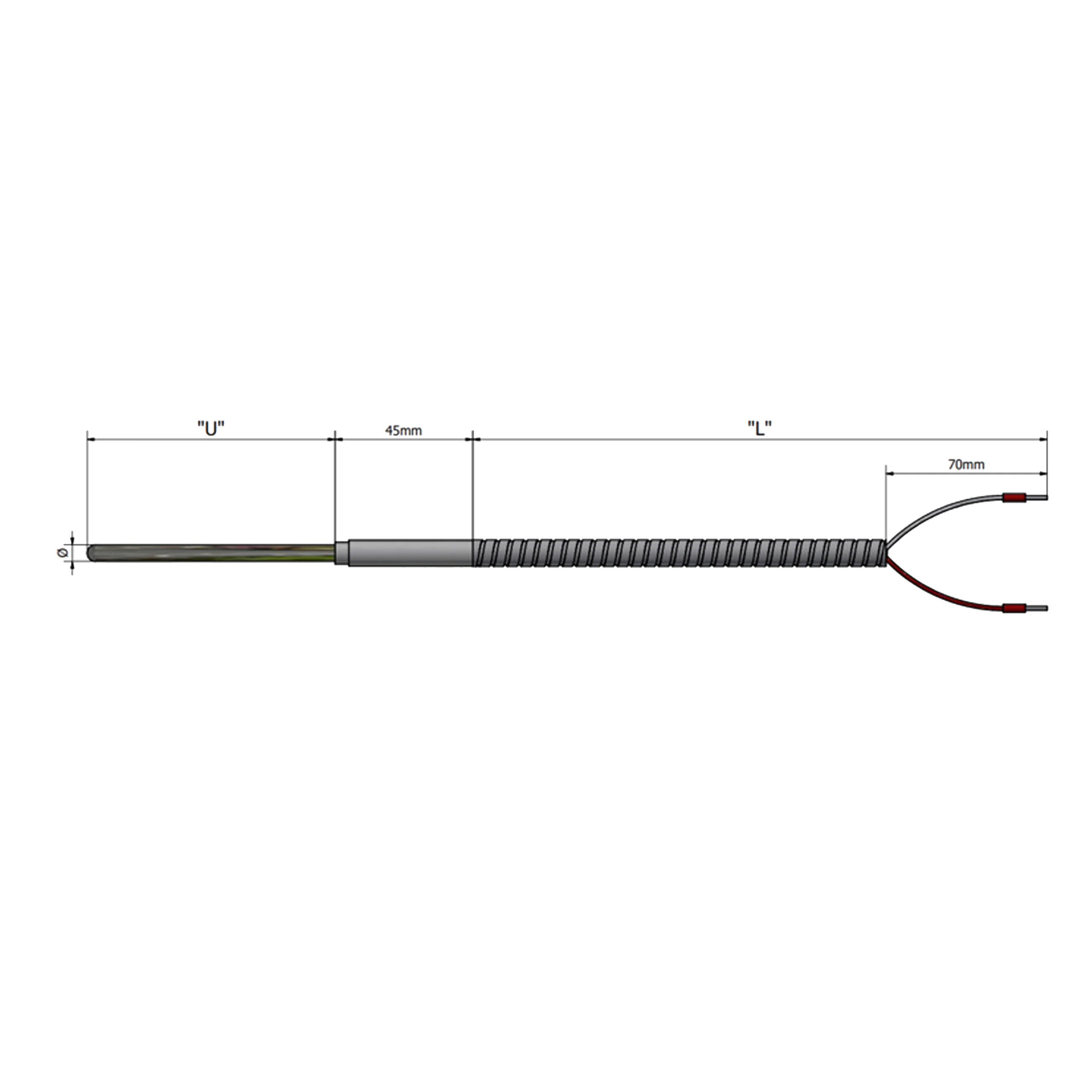

 | SMPT | Haste inox, pote selado + cabo + sapa flexível inox | T/J/K/N | -160 a 1150 |
| SMPT | Haste inox, pote selado + cabo + sapa flexível + bucim | T/J/K/N | -160 a 1150 |
 | SMRC | Haste inox + cabo de sinal + rosca de conexão ao instrumento | T/J/K/N | -160 a 1150 |
Flexível c/ cabo compensado (2 produtos)
| Código | Variante | Sensor | Faixa °C | |
|---|---|---|---|---|

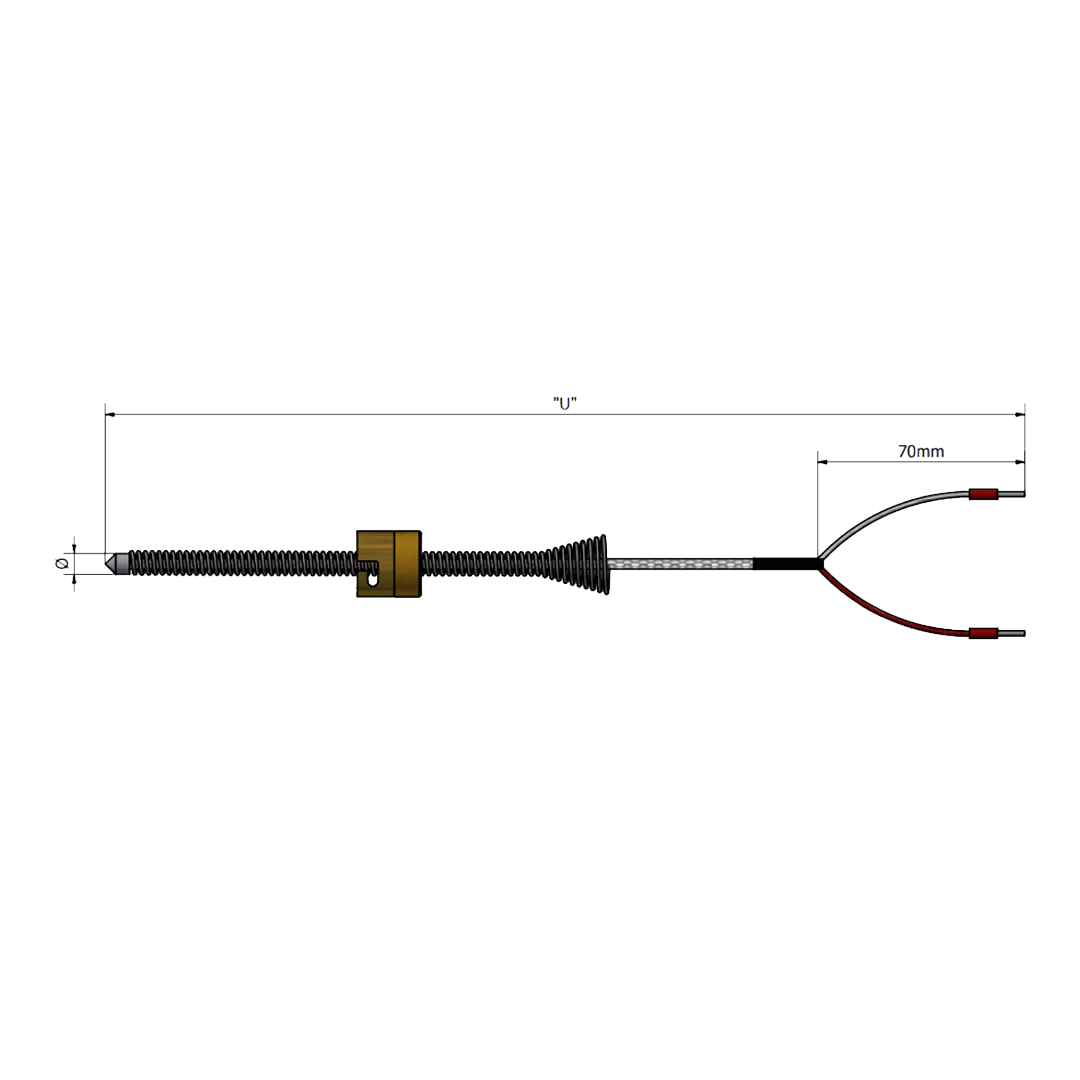

 | FSBA | Flexível, mola de ajuste/conformação + baioneta ajustável | T/J/K/N | -20 a 300 |

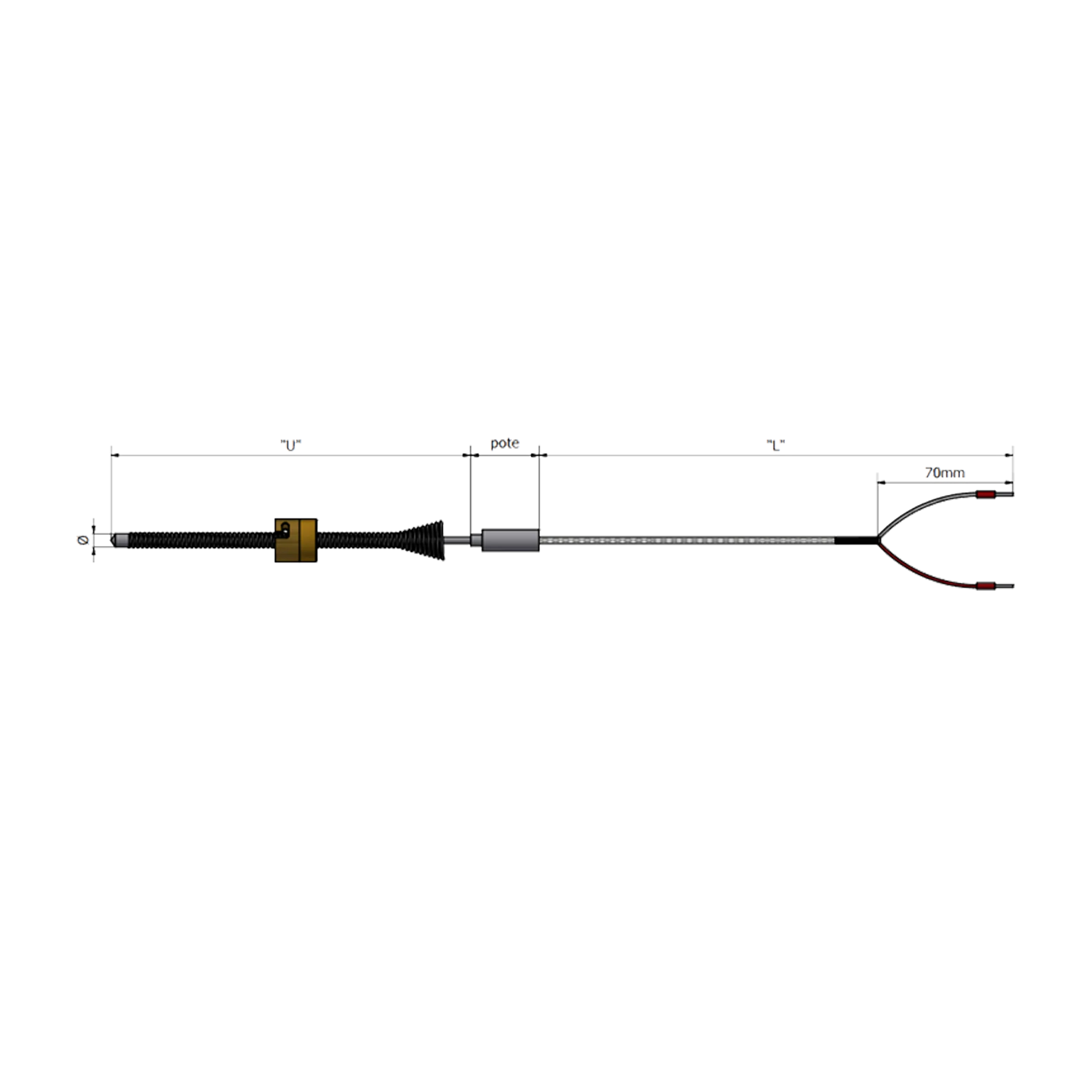

 | FSBA | Flexível, haste inox + mola de ajuste + baioneta ajustável | T/J/K/N | -20 a 450 |
Com conector compensado (6 produtos)
| Código | Variante | Sensor | Faixa °C | |
|---|---|---|---|---|

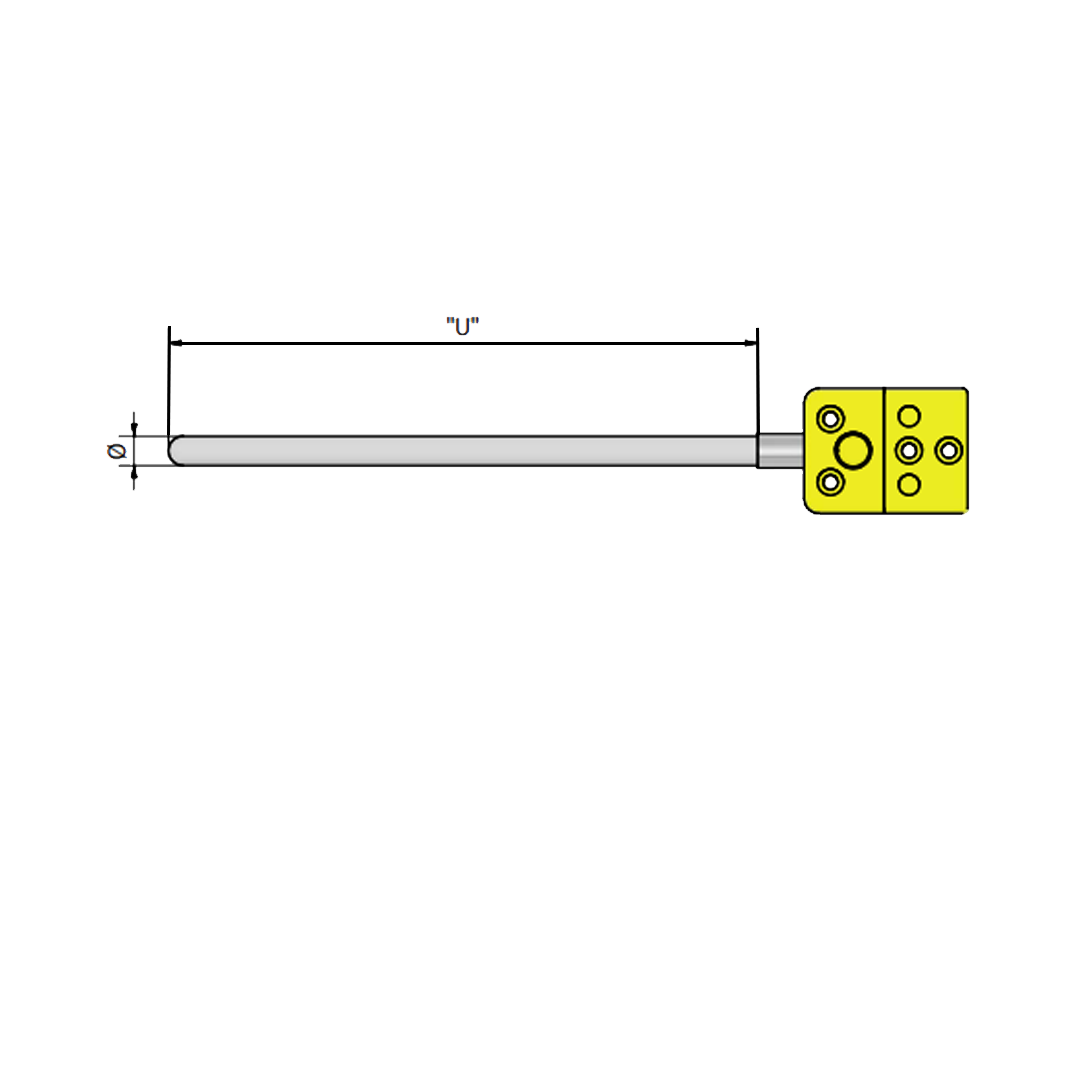

 | TMCF | Conector compensado + haste metálica | T/J/K/N | -160 a 1150 |

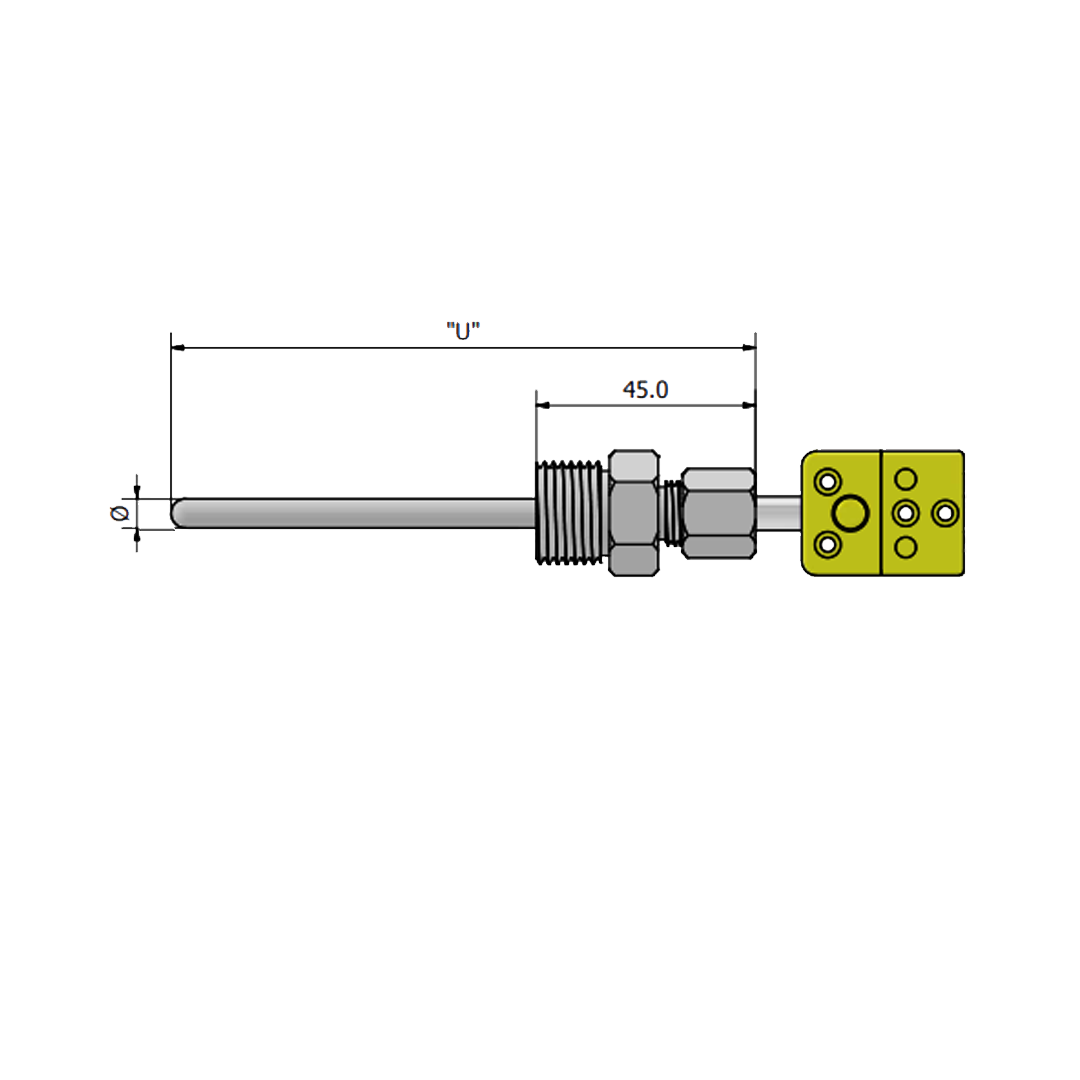

 | TMCF | Conector compensado + haste metálica + bucim de fixação e ajuste | T/J/K/N | -160 a 1150 |

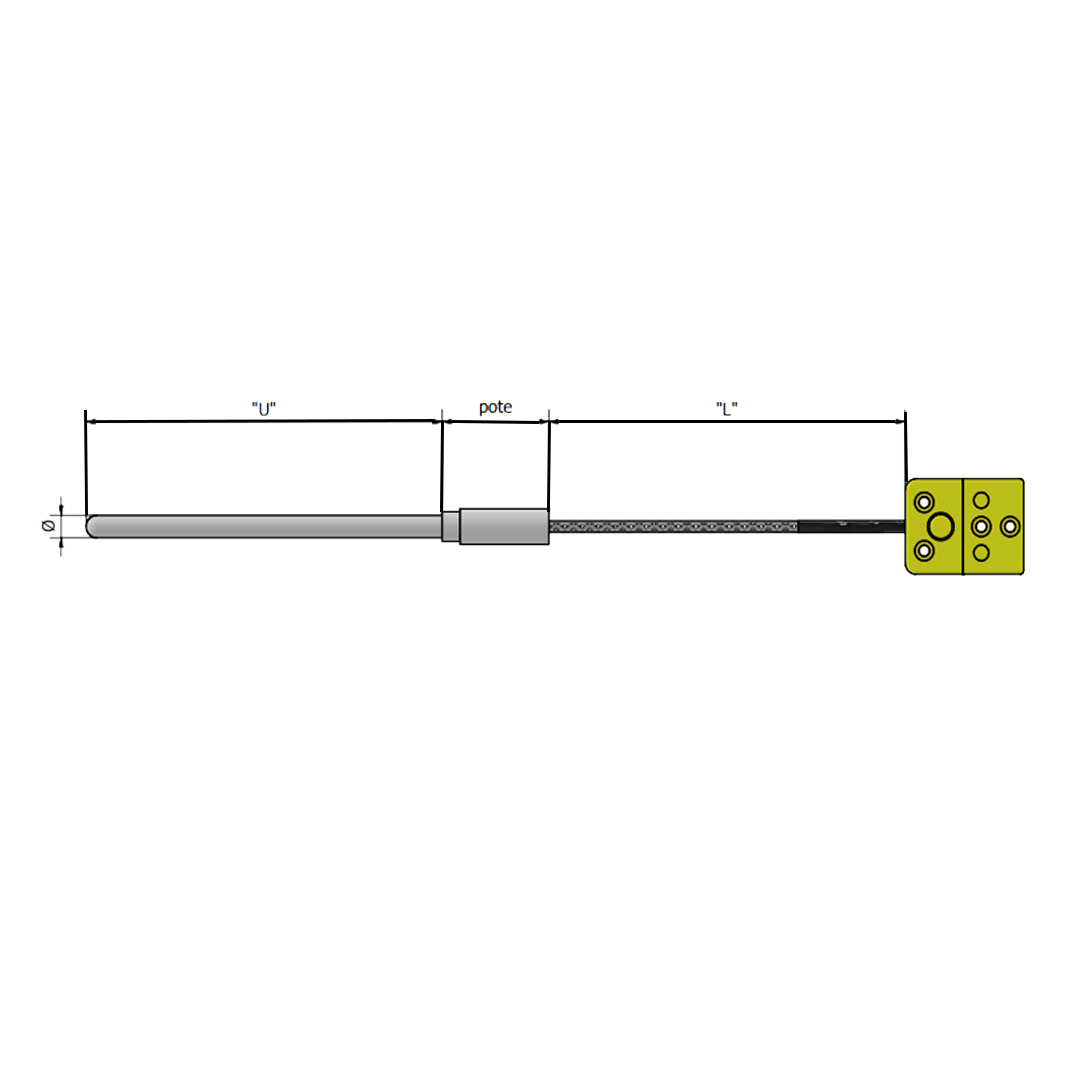

 | TRFM | Conector compensado + haste metálica selada + cabo compensado flexível | T/J/K/N | -160 a 1150 |

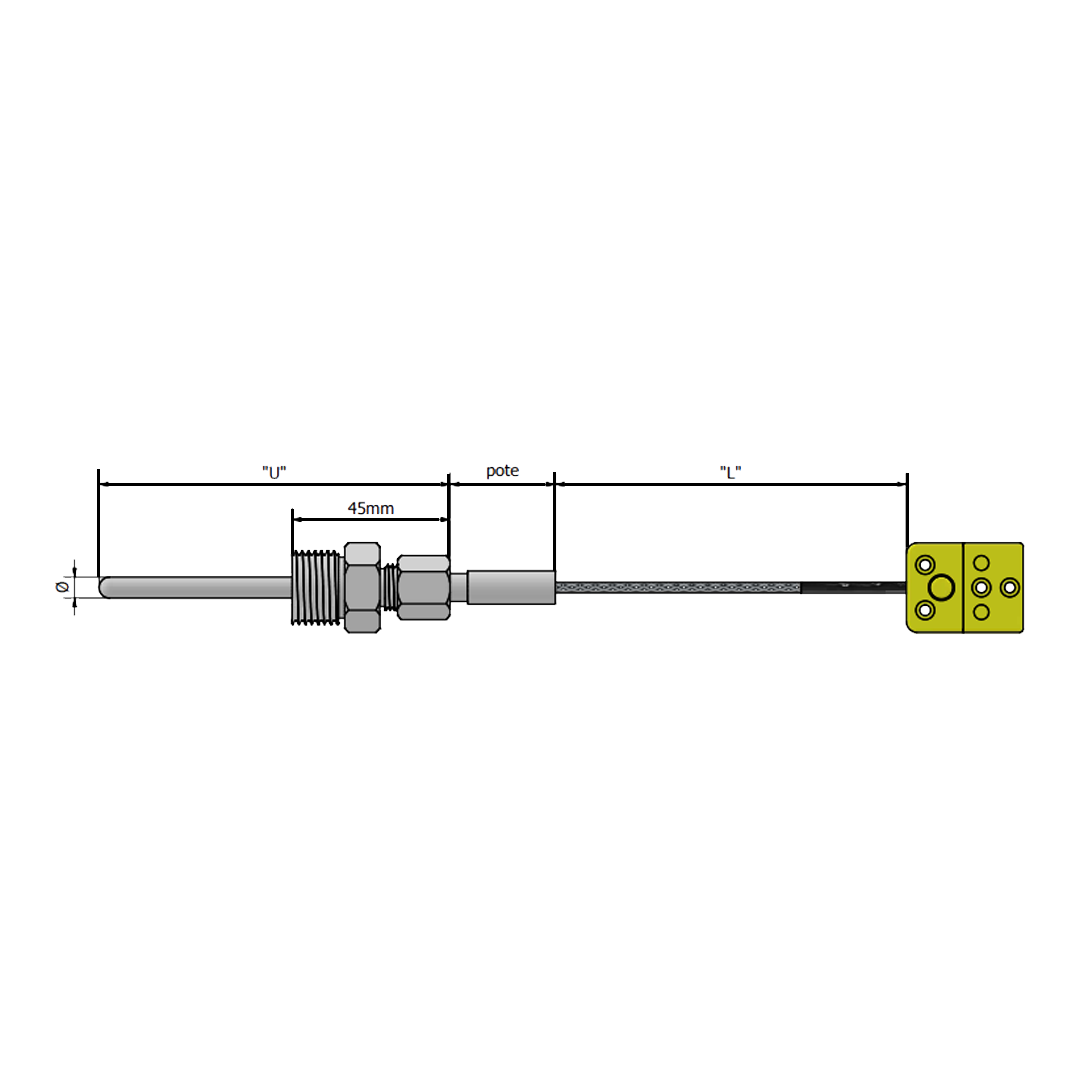

 | TRFM | Conector compensado + haste selada + cabo flexível + bucim | T/J/K/N | -160 a 1150 |

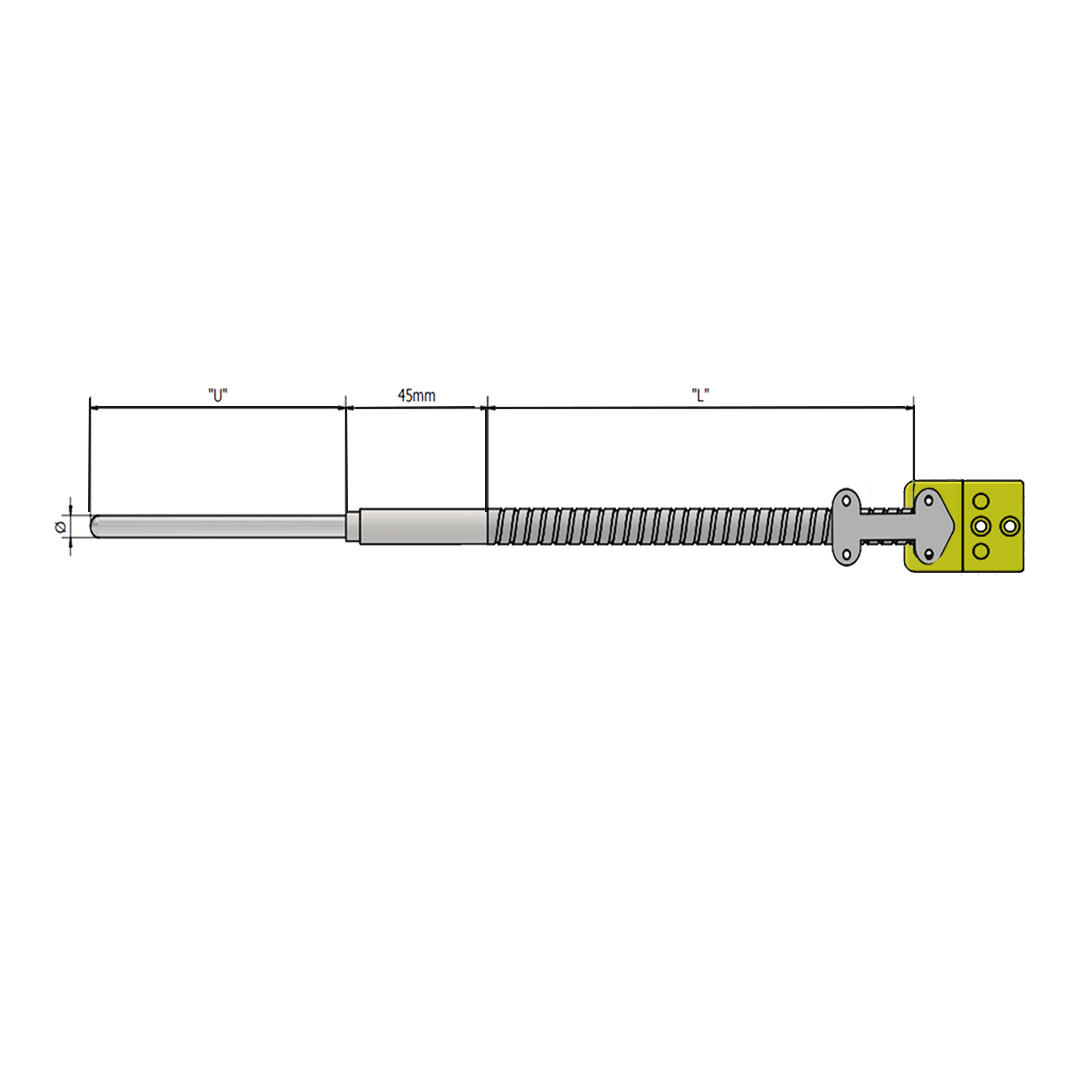

 | TMTM | Conector compensado + haste metálica selada + sapa flexível | T/J/K/N | -160 a 1150 |
 | TMTM | Conector compensado + haste selada + sapa flexível + bucim | T/J/K/N | -160 a 1150 |
Refil / sensor (3 produtos)
| Código | Variante | Sensor | Faixa °C | |
|---|---|---|---|---|

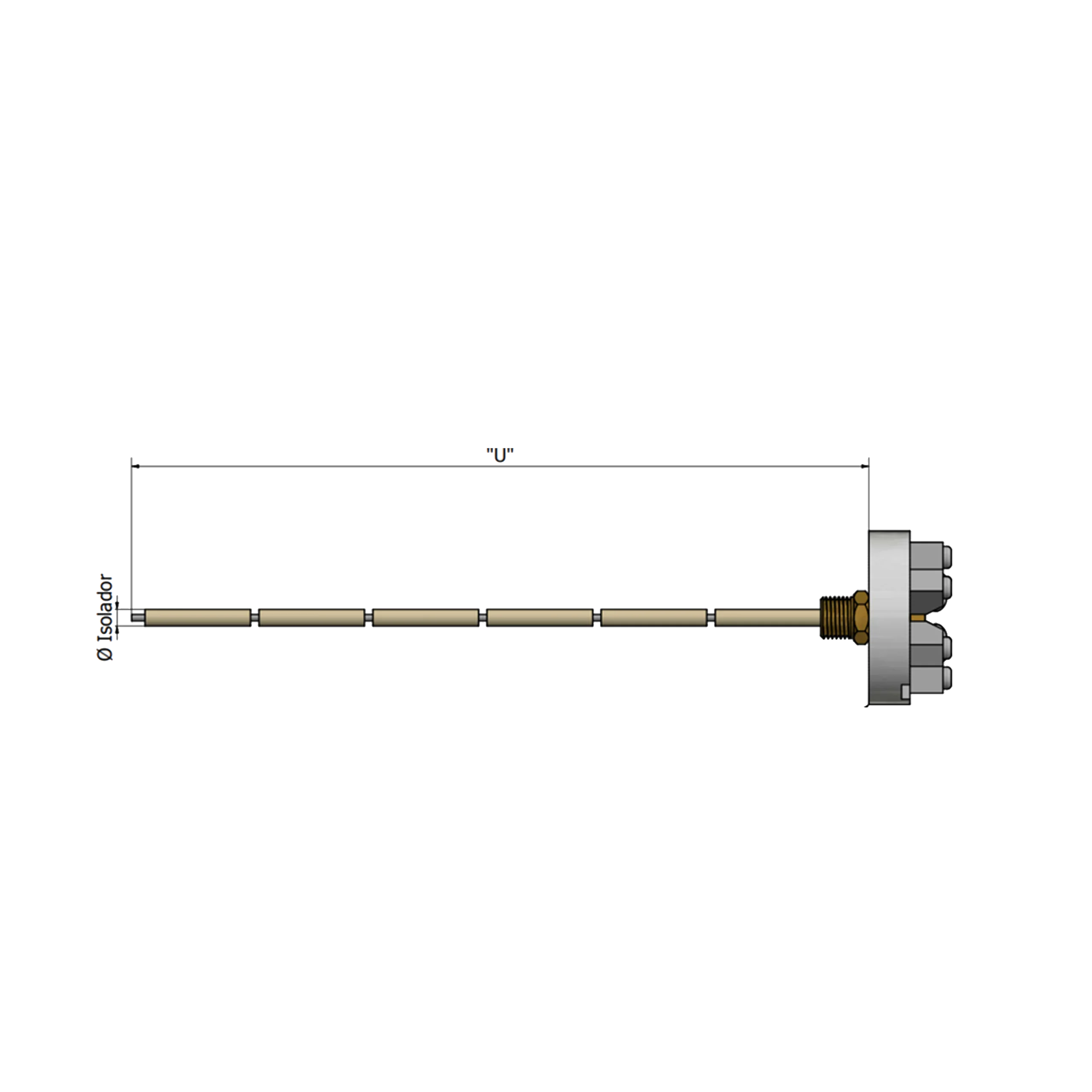

 | SCIC | Refil fio rígido + isoladores cerâmicos + bloco de ligação | J/K | 0 a 1150 |

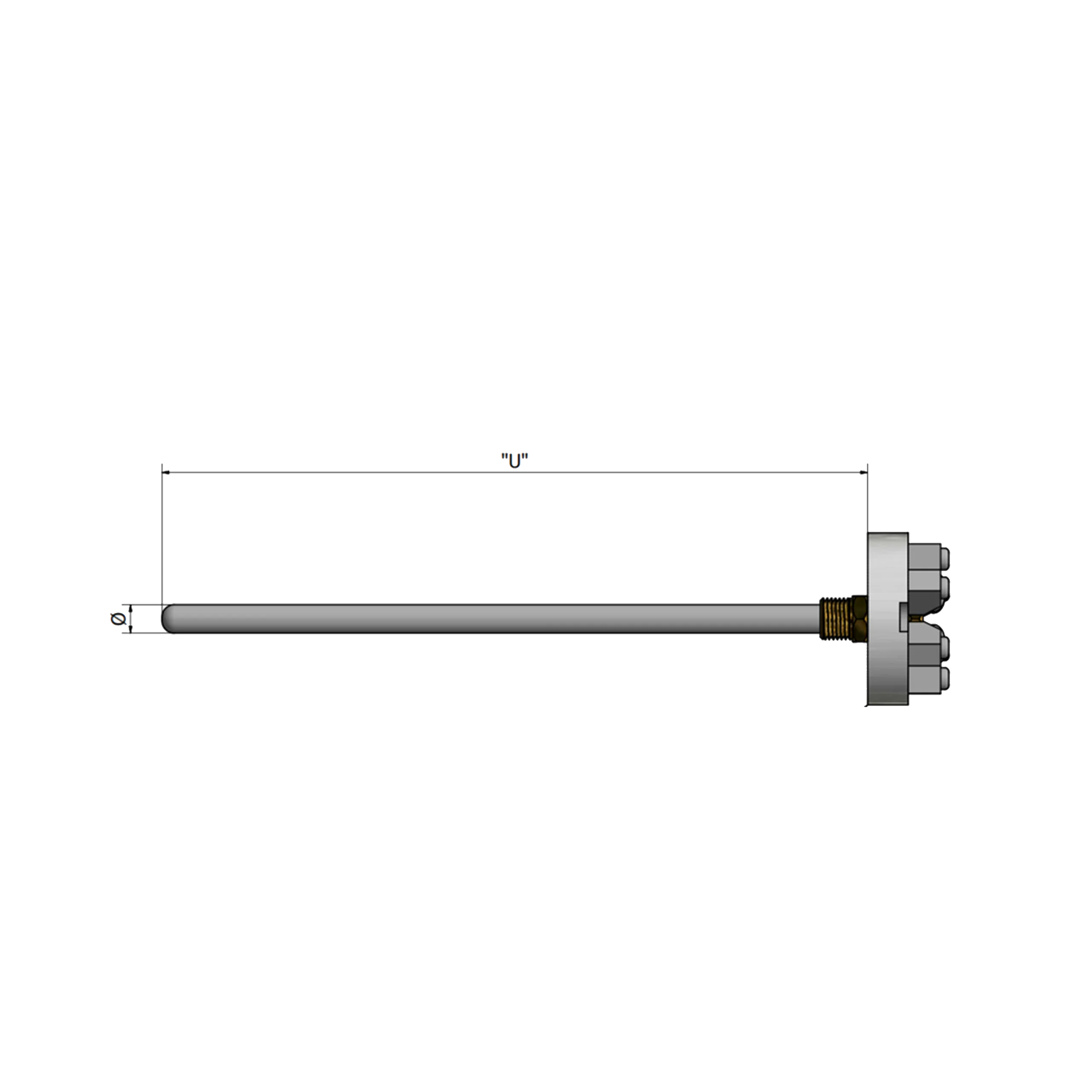

 | SMBL | Refil isolação mineral + bainha + bloco de ligação cerâmico | T/J/K/N | -160 a 1150 |

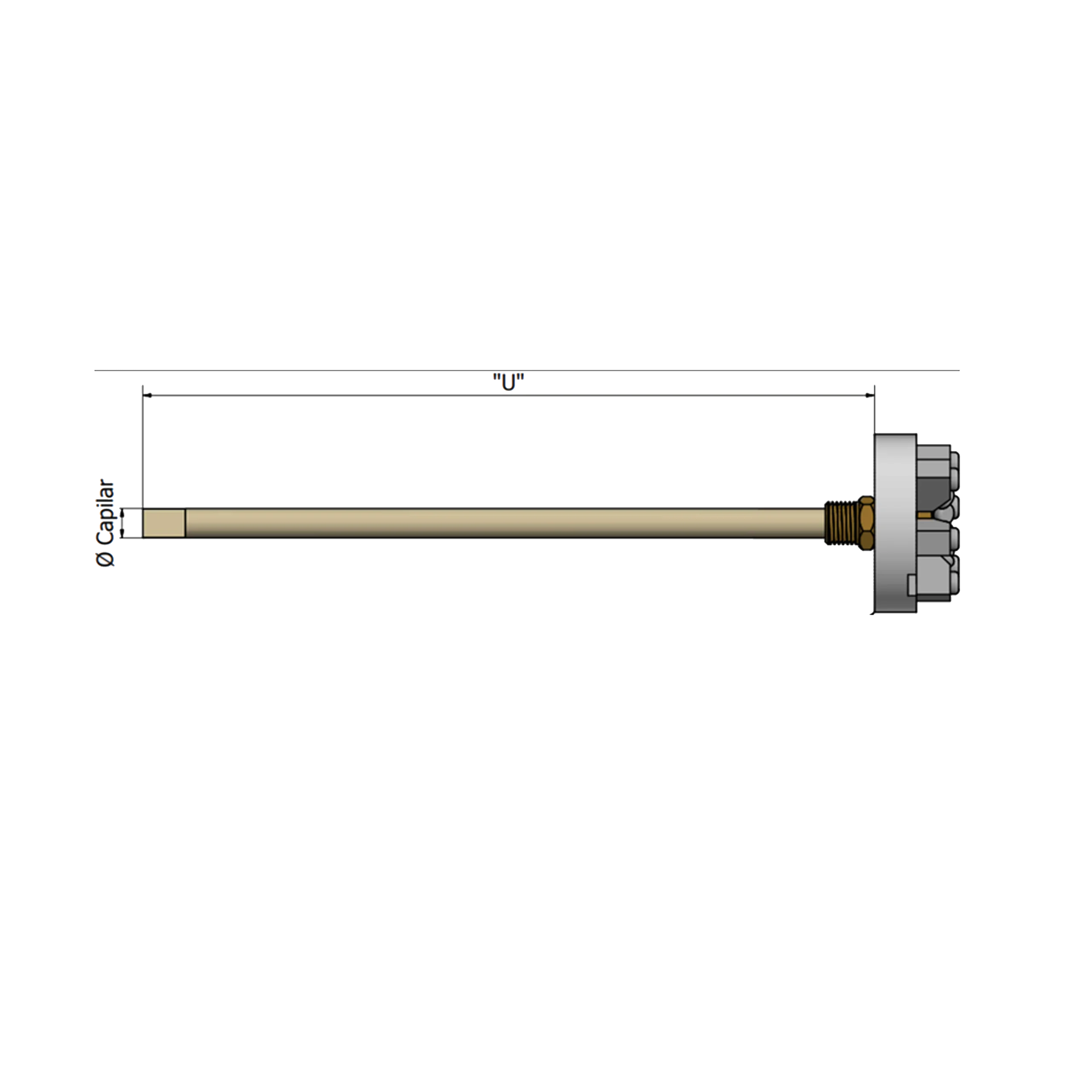

 | TCCC | Refil fio rígido nobre + isolador cerâmico capilar + bloco de ligação | S/R/B | 20 a 1580* |
Termopares S/R/B (linhas TCCL e TCCC): a faixa de trabalho padrão do sensor é 0 a 1580°C, mas o tubo de proteção cerâmico 710 nacional suporta até 1600°C, e a versão importada até 1900°C.
Perguntas frequentes

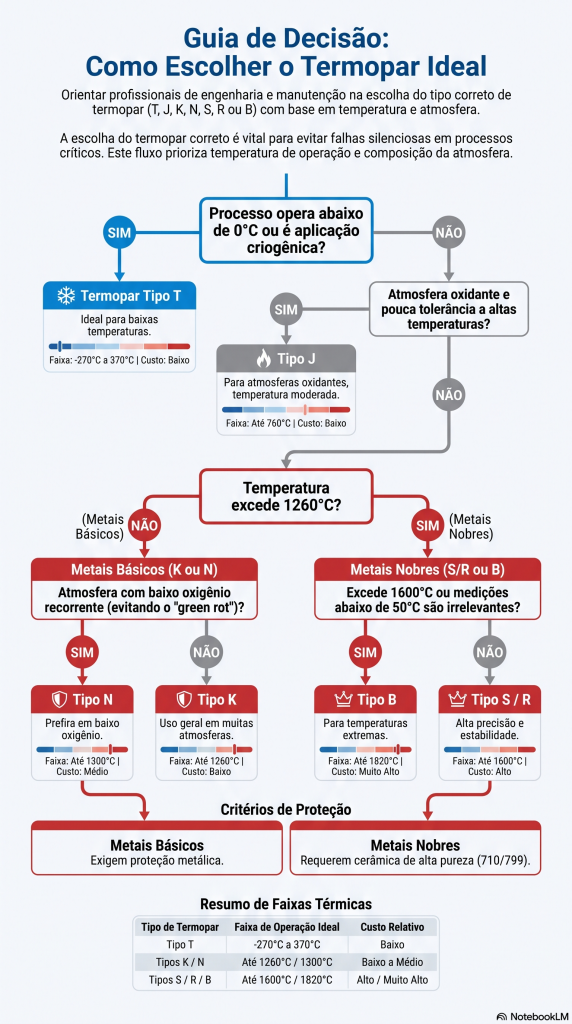

- Como escolher entre termopar de metal básico e termopar nobre?
Comece pela temperatura máxima real do processo. Até aproximadamente 1260°C, um termopar de metal básico (K ou N) costuma ser suficiente e mais econômico. Acima disso, ou em aplicações que exigem alta precisão e estabilidade de longo prazo, um termopar nobre (S, R ou B) se justifica. - Todos os produtos da tabela aceitam qualquer tipo de sensor da coluna “Sensor”?
Sim, a coluna indica os tipos de termopar disponíveis como opção de especificação para aquela construção física. Confirme o tipo desejado explicitamente no pedido. - Por que existem tantas variantes do mesmo código de produto (como TCCL ou SMCL)?
Cada variante representa uma forma diferente de fixação ao processo (rosca, bucim, anel, ou sem fixação específica), não um sensor diferente. A escolha da fixação depende de como o termopar será instalado no seu equipamento. - A Contemp fabrica termopares personalizados fora dessa tabela?
Nossa engenharia de aplicação avalia demandas específicas caso a caso. Se sua aplicação não se encaixa exatamente em nenhuma das construções listadas, vale conversar diretamente com nossos especialistas. - Onde encontro as tolerâncias de calibração exatas (Classe 1, Classe 2) para cada tipo?
Nos artigos individuais de cada tipo de termopar, linkados na seção acima, e nos certificados de calibração emitidos pelo nosso laboratório para o sensor específico adquirido.
Resumindo
- A escolha do termopar certo depende de três fatores: temperatura máxima real, atmosfera do processo e criticidade da aplicação frente ao orçamento.
- Termopares de metal básico (K, N) cobrem a maioria dos processos até 1260°C; termopares nobres (S, R, B) atendem temperaturas mais altas e aplicações de referência.
- O catálogo da Contemp organiza os 40 produtos por construção física, não por tipo de sensor isolado, a maioria aceita múltiplos tipos como opção.
- Consulte os cinco guias detalhados desta série para os mecanismos de falha, tolerâncias e critérios de escolha específicos de cada tipo.
Fale com a Contemp
Com 40 construções físicas diferentes e cinco tipos de sensor disponíveis, encontrar a combinação certa para o seu processo é mais fácil com apoio técnico. O laboratório de calibração da Contemp, acreditado pela Cgcre/Inmetro (CAL 0224) conforme ISO 17025, também garante que o sensor escolhido chegue com a rastreabilidade que a CQI-9 exige. Fale com nossos especialistas.
