Termopar Tipo J: Composição, Faixa e Quando Escolher em Vez do Tipo K

Ficha técnica

O termopar tipo J é o espelho invertido do green rot

Se você leu o artigo sobre o termopar tipo K, viu que a fraqueza do tipo K é a atmosfera com baixo teor de oxigênio. O termopar tipo J tem exatamente o problema oposto: sua perna positiva é ferro puro, e ferro exposto a excesso de oxigênio em alta temperatura simplesmente enferruja. Não é uma analogia, é o mesmo fenômeno químico que você já conhece de casa, só que acontecendo dentro de um forno industrial.

Acima de aproximadamente 540°C, em atmosfera oxidante, a taxa de oxidação do ferro acelera de forma significativa. E existe um limite ainda mais definitivo: aos 770°C, o ferro atinge seu ponto Curie, uma transição microestrutural e magnética que altera permanentemente a curva termoelétrica do sensor. Diferente de uma deriva gradual que se pode monitorar, essa mudança não é reversível, mesmo que o sensor volte a operar em temperaturas mais baixas depois.

Quando o termopar tipo J é a escolha certa, inclusive melhor que o termopar tipo K

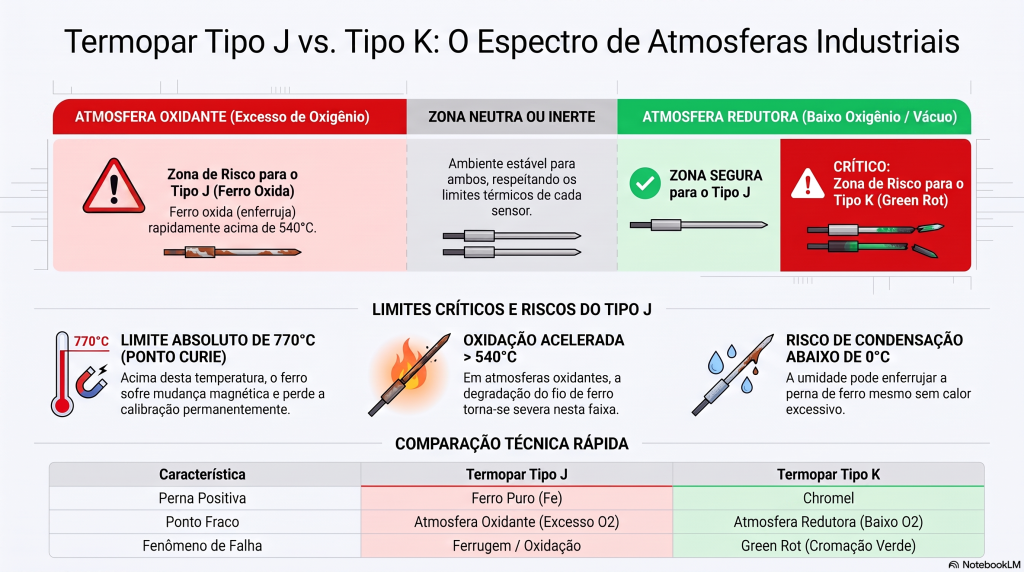

Essa relação espelhada tem uma consequência prática direta: em processos com atmosfera genuinamente redutora, hidrogênio, amônia, vácuo ou ambientes inertes, o termopar tipo J pode ser uma escolha mais robusta do que o termopar tipo K, justamente porque não tem a vulnerabilidade ao green rot. A limitação, nesse caso, deixa de ser química e passa a ser apenas a faixa de temperatura mais estreita do tipo J.

O termopar tipo J também é historicamente popular na indústria de plásticos, em extrusoras, canais quentes e moldes de injeção, processos que costumam operar dentro da faixa de temperatura em que o tipo J se sai bem e onde a atmosfera não costuma ser fortemente oxidante.

O cuidado que poucos mencionam: condensação abaixo de zero

O termopar tipo J tecnicamente responde a temperaturas negativas, mas há um detalhe prático pouco falado: abaixo da temperatura ambiente, a condensação de umidade sobre a perna de ferro pode causar ferrugem e fragilização mecânica do fio, mesmo sem exposição direta a uma atmosfera oxidante de processo. Para aplicações que alternam entre temperatura ambiente e abaixo de zero de forma recorrente, vale considerar proteção adicional contra umidade, ou avaliar o termopar tipo T, mais adequado para essa faixa.

Termopar Tipo J da linha Contemp

O termopar tipo J está disponível como opção de sensor na mesma família de produtos que já cobre os tipos T, K e N:

	Produto Contemp	Construção	Faixa	Por que considerar
	SMCL / SMCR	Isolação mineral com cabeçote de ligação	-160°C a 1150°C	Isolação mineral protege o fio de ferro contra umidade externa, relevante para o cuidado com condensação.
	TPCR	Poço de proteção usinado, rosca de fixação	-160°C a 1150°C	Uso geral, com poço de proteção que facilita substituição sem interromper o processo.
	SCTL	Haste inox cravada em cabo de sinal, até 300°C	-20°C a 300°C	Compatível com a faixa recomendada do termopar tipo J, construção mais simples e econômica.

Perguntas frequentes

1. O termopar tipo J pode ser usado em atmosfera oxidante em qualquer temperatura?
   Pode, mas com limite: até aproximadamente 540°C a oxidação é controlada, e o uso contínuo acima disso acelera significativamente a degradação do fio de ferro.
2. O que acontece se um termopar tipo J passar dos 770°C?
   Ocorre uma alteração permanente na curva termoelétrica, ligada ao ponto Curie do ferro. Diferente de uma deriva comum, essa mudança não se reverte mesmo que a temperatura volte a cair.
3. O termopar tipo J é melhor que o tipo K em algum cenário?
   Sim, em atmosfera genuinamente redutora, vácuo ou ambientes inertes, onde o termopar tipo K corre risco de green rot e o termopar tipo J não tem essa vulnerabilidade específica.
4. Por que meu termopar tipo J apresentou ferrugem visível?
   O mais provável é exposição à umidade, seja por condensação abaixo da temperatura ambiente, seja por uso em atmosfera oxidante acima da faixa recomendada. Nos dois casos, o problema está na perna de ferro.
5. A calibração do termopar tipo J segue os mesmos requisitos da CQI-9?
   Sim, com rastreabilidade RBC/Inmetro conforme ISO 17025, como qualquer sensor usado em processos avaliados pela CQI-9.

Resumindo

• O termopar tipo J (Ferro / Constantan) opera de forma recomendada entre -40°C e 750°C, com limite absoluto de 770°C, o ponto Curie do ferro.
• Sua fraqueza característica é o espelho invertido do green rot do termopar tipo K: o ferro oxida em atmosfera com excesso de oxigênio, não com pouco.
• Acima de 770°C, a perda de calibração é permanente, diferente de uma deriva gradual reversível por manutenção.
• Em atmosfera genuinamente redutora, o termopar tipo J pode superar o termopar tipo K, justamente por não ter a vulnerabilidade ao green rot.
• Cuidado com condensação abaixo da temperatura ambiente, que pode enferrujar o fio mesmo fora de um processo termicamente oxidante.

Fale com a Contemp

Se o seu processo tem atmosfera redutora recorrente e o termopar tipo K já apresentou deriva inexplicada, o termopar tipo J pode ser a alternativa certa. O laboratório de calibração da Contemp, acreditado pela Cgcre/Inmetro (CAL 0224) conforme ISO 17025, ajuda a confirmar qual sensor é mais adequado ao seu processo. Fale com nossos especialistas.
