Ligar um aquecedor direto a 100% de potência, saindo do zero, não é neutro para todo tipo de elemento. Resistências cerâmicas, elementos infravermelhos e outros aquecedores com materiais sensíveis a variação térmica brusca podem sofrer estresse e desgaste acelerado quando recebem o pico de potência de uma vez, na energização. O soft-start existe para evitar exatamente isso, e está disponível em toda a linha de controladores da Contemp, incluindo a placa CPM-LCD.
O que é soft-start

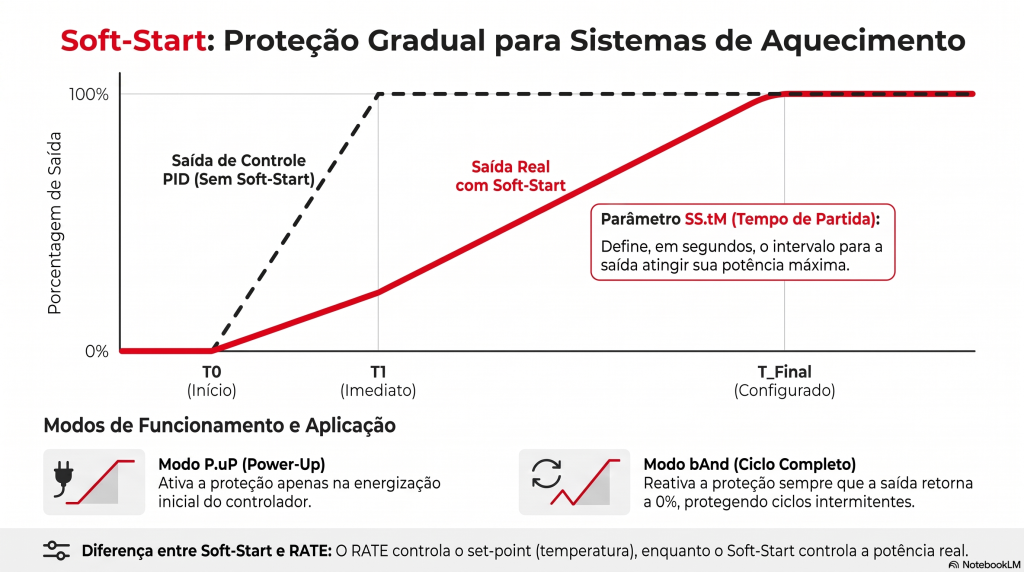

Soft-start é a partida gradativa da saída de controle: em vez de o controlador liberar 100% de potência assim que necessário, a saída sobe progressivamente até o máximo, ao longo de um tempo configurado. O parâmetro SS.tM define esse tempo, em segundos, necessário para a saída atingir 100%.
Soft-start não é a mesma coisa que a função RATE
Vale uma distinção importante para quem já conhece a função RATE (link a confirmar após publicação) ou os programas de rampas e patamares: RATE e rampas controlam a velocidade com que o set-point de temperatura sobe. Soft-start controla a velocidade com que a saída de controle (a potência entregue ao atuador) sobe. São variáveis diferentes: é possível ter um set-point fixo, sem nenhuma rampa de temperatura configurada, e ainda assim usar soft-start para limitar a velocidade com que a potência elétrica é liberada ao aquecedor.
Os dois recursos podem ser usados juntos, sem conflito, porque atuam em pontos diferentes do controle.
Os quatro modos de funcionamento
O parâmetro SS.Fn define quando o soft-start está ativo:
oFF
Função inativa, a saída responde normalmente ao cálculo do PID, sem limitação de velocidade de subida.
EvEr
A função está sempre ativa, limitando a velocidade de subida da saída sempre que ela precisar aumentar, não só na energização.
bAnd
Funciona como o modo P.uP (ativado na energização, desativado ao atingir 100%), mas é reativado automaticamente sempre que a saída retorna a 0%, protegendo o aquecedor em cada novo ciclo de partida, não só na energização inicial do controlador.
P.uP
A função é ativada na energização do controlador, e desativada assim que a saída de controle atinge 100% pela primeira vez. Depois disso, novas subidas de saída não são mais limitadas.
Na prática, o modo P.uP é suficiente para proteger contra o pico de energização inicial. O modo bAnd é mais adequado para processos em que a saída de controle costuma zerar e retomar várias vezes ao longo da operação, como em processos com ciclos de liga e desliga completos, não só oscilação normal do controle.
Disponibilidade na linha Contemp
O soft-start está presente em todos os controladores de painel da Contemp (C414, C417, C514, C515, C714, C715, C719) com os quatro modos descritos acima. A placa CPM-LCD também tem soft-start programável, para partida gradativa da saída de controle.
Perguntas frequentes
- O que é soft-start em um controlador de temperatura?
É a partida gradativa da saída de controle, limitando a velocidade com que a potência entregue ao atuador sobe até 100%, em vez de liberar o máximo de uma vez. - Qual a diferença entre soft-start e a função RATE?
RATE controla a velocidade com que o set-point de temperatura sobe. Soft-start controla a velocidade com que a saída de controle, a potência entregue ao atuador, sobe. Atuam em variáveis diferentes e podem ser usados juntos. - Quais são os modos de funcionamento do soft-start?
Quatro: oFF (inativo), EvEr (sempre ativo), P.uP (ativo na energização, até a saída atingir 100% pela primeira vez) e bAnd (como o P.uP, mas reativado toda vez que a saída volta a 0%). - O que acontece no modo bAnd que não acontece no modo P.uP?
O modo bAnd reativa a proteção de soft-start sempre que a saída de controle retorna a 0%, protegendo o aquecedor em cada novo ciclo de partida ao longo da operação. O modo P.uP protege apenas a energização inicial do controlador. - Todos os controladores Contemp têm soft-start?
Sim. Está disponível em toda a linha de painel (C414, C417, C514, C515, C714, C715, C719) e também na placa CPM-LCD.
