Nem todo controle de processo é feito por um instrumento de painel. Quando o controlador precisa ser embutido dentro de uma máquina, como parte do produto final de um fabricante de equipamentos, a lógica muda: não faz sentido pagar por uma caixa plástica com grau de proteção frontal, porque essa proteção já é responsabilidade do painel elétrico da máquina. É para esse caso que existe a Placa Controladora CPM-LCD da Contemp.
A CPM-LCD nem aparece na mesma categoria dos controladores C414, C514 ou C714 no site da Contemp. Ela tem a própria categoria, Placas Controladoras de Temperatura e Processo, porque é um produto para um público diferente: fabricantes de máquinas e integradores que vão embarcar o controlador dentro do próprio equipamento, não comprar um instrumento pronto para instalar em um painel existente.
A CPM-LCD nem aparece na mesma categoria dos controladores C414, C514 ou C714 no site da Contemp. Ela tem a própria categoria, Placas Controladoras de Temperatura e Processo, porque é um produto para um público diferente: fabricantes de máquinas e integradores que vão embarcar o controlador dentro do próprio equipamento, não comprar um instrumento pronto para instalar em um painel existente.

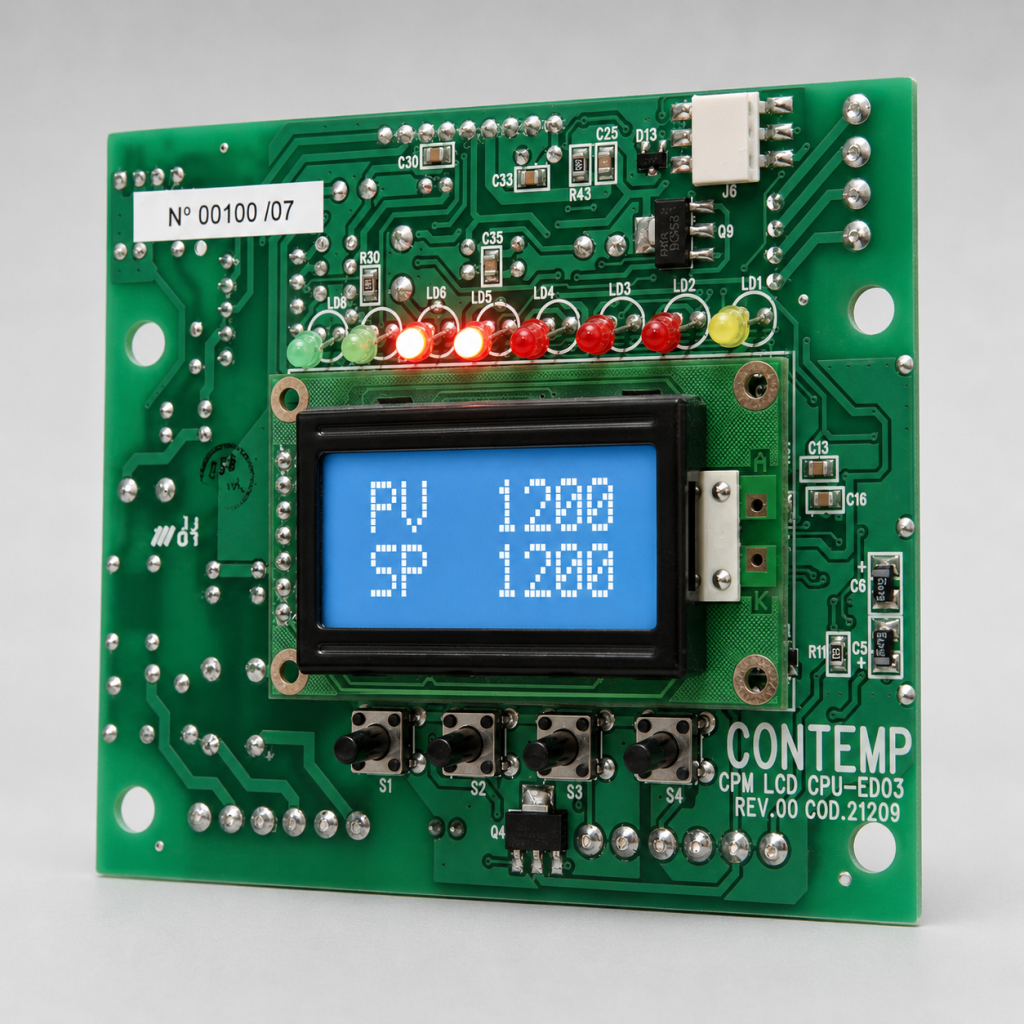

O que é a placa CPM-LCD
A CPM-LCD é construída sobre um microcontrolador RISC de 32 bits com ponto flutuante, o que permite que os cálculos de controle e os algoritmos de linearização sejam feitos com mais precisão numérica do que em controladores baseados em microcontroladores mais simples. A entrada é universal e configurável por software, aceitando sensores de temperatura e outras grandezas elétricas sem precisar trocar componentes de hardware.
A interface de operação é um display LCD de duas linhas por oito caracteres, navegado por quatro teclas, diferente do display de LED de dígitos grandes usado nos controladores de painel C414, C514 e C714. A configuração e o monitoramento também podem ser feitos pelo software Contemp Connect.
Placa embarcada, não controlador de painel
Essa diferença de propósito aparece direto nas especificações físicas:
| Característica | CPM-LCD | Controladores de painel (C4xx, C5xx, C7xx) |
|---|---|---|
| Formato | Placa com terminais tipo plug | Instrumento de painel com caixa plástica |
| Grau de proteção | IP00 (nenhuma proteção, uso embutido) | IP65 no frontal |
| Dimensões | 40x77x95mm sem opcional | Variam por modelo |
| Peso | 100g | 125g a 285g |
| Consumo | 7VA | 3VA |
| Lógica de controle | PID com auto sintonia | PID com lógica FUZZY |
A ausência de lógica FUZZY é intencional, não uma limitação por falta de recurso: como a CPM-LCD normalmente vai integrada a uma máquina específica, com comportamento de processo mais previsível e repetitivo do que um processo industrial genérico, o algoritmo PID com auto sintonia já costuma ser suficiente, sem o custo adicional de processamento da lógica FUZZY.
Programação de rampas e patamares
A CPM-LCD programa receitas de rampas e patamares para o set-point de controle, com 62 segmentos divididos em até 32 programas, segundo a documentação oficial do produto. Isso é próximo da capacidade do C514, do C515 e da Linha Avançada (81 segmentos em até 50 programas), embora a lógica de configuração seja adaptada à interface de LCD e teclado da placa, diferente da navegação por blocos dos controladores de painel.
Outros recursos principais
- Auto sintonia dos parâmetros PID: ajusta automaticamente os parâmetros de controle sem precisar de cálculo manual.
- Cálculo da raiz quadrada para sinais lineares: mesma lógica de linearização quadrática usada no C514, no C515 e na Linha Avançada, aplicada a sensores de vazão com resposta não linear.
- Soft-start programável: partida gradativa da saída de controle, útil para aquecedores sensíveis a variação térmica brusca.
- Auto calibração permanente: o produto mantém a calibração de forma contínua, sem depender de um procedimento manual periódico.
- Diagnóstico de falha por borne: a documentação da CPM-LCD detalha, por diagrama, quais terminais específicos indicam fio interrompido, curto-circuito ou ligação invertida, sensor a sensor. Esse nível de detalhe de diagnóstico não aparece com a mesma profundidade nos manuais dos controladores de painel.
Opcionais disponíveis
A CPM-LCD aceita um opcional de entrada e um opcional de saída:
| Slot | Opções |
|---|---|
| Entrada | Comunicação serial RS485 (protocolo MODBUS-RTU) ou entrada digital |
| Saída | Retransmissão isolada ou segundo controle |
A comunicação RS485 segue o mesmo padrão das demais linhas Contemp: até 247 controladores em rede, com repetidor a cada 32 controladores, e distância máxima de 1200 metros.
Quando escolher a CPM-LCD em vez de um controlador de painel
Como regra geral: se o instrumento vai ser instalado em um painel elétrico já existente, com acesso do operador pela porta do painel, um controlador da Linha Econômica, Desempenho ou Avançada é o caminho mais direto, porque já vem com caixa plástica, grau de proteção IP65 frontal e interface pronta para uso.
Se o controlador vai ser incorporado ao design de uma máquina nova, como parte do produto final vendido por um fabricante de equipamentos, a CPM-LCD costuma ser mais adequada, porque permite economizar o custo de uma caixa e um grau de proteção que a própria máquina já fornece, e porque o formato de placa facilita a integração mecânica dentro do gabinete do equipamento.
Perguntas frequentes
- A CPM-LCD é um controlador de painel como o C414 ou o C714?
Não. A CPM-LCD é uma placa para ser embarcada dentro de uma máquina ou equipamento, sem grau de proteção próprio (IP00), diferente dos controladores de painel, que têm caixa plástica com IP65 no frontal. - A CPM-LCD tem lógica FUZZY como os outros controladores Contemp?
Não. A CPM-LCD usa controle PID com auto sintonia, sem lógica FUZZY. Isso é adequado para a maioria das aplicações embarcadas, que costumam ter comportamento de processo mais previsível. - Quantos segmentos de rampa e patamar a CPM-LCD programa?
Até 62 segmentos, divididos em até 32 programas, segundo a documentação oficial do produto. - A CPM-LCD tem comunicação RS485?
Sim, como opcional de entrada, com protocolo MODBUS-RTU, permitindo conectar até 247 controladores na mesma rede. - A CPM-LCD tem duplo controle de aquecimento e refrigeração?
Existe uma opção chamada “segundo controle” na configuração de compra do produto, mas recomendamos confirmar o escopo exato desse recurso com a Contemp antes de tratá-lo como equivalente ao duplo controle da Linha Avançada.
