Se você já viu a sigla PID em uma ficha técnica de controlador de temperatura e não tem certeza do que ela significa na prática, ou já teve um processo que demorava para estabilizar, ou que ultrapassava a temperatura desejada antes de se acomodar, este artigo explica o problema que o controle PID resolve, o motivo pelo qual o PID sozinho às vezes não é suficiente, e o que a lógica FUZZY acrescenta a isso.
O problema que o controle PID resolve
Todo controlador de temperatura tem uma tarefa simples de descrever e difícil de executar bem: manter o processo em um valor de referência, o set-point, mesmo quando existem variações que empurram o processo para fora desse valor. Uma porta de forno que abre, uma resistência que perde potência com o tempo, uma variação de carga na extrusora, tudo isso afasta a leitura de processo (PV) do set-point (SP).
A forma mais simples de controle é liga e desliga: se a temperatura está abaixo do set-point, liga o aquecimento, se está acima, desliga. Funciona, mas gera oscilação constante em torno do set-point, porque o controlador só reage depois que o processo já saiu do valor desejado.
O que significa PID
PID é a combinação de três ações de controle que, juntas, calculam a saída de controle de forma muito mais fina do que um simples liga e desliga:
- P, proporcional: calcula a saída de controle proporcionalmente à distância entre a leitura atual e o set-point. Quanto mais longe do set-point, mais forte a ação de controle.
- I, integral: corrige o erro que persiste ao longo do tempo, mesmo quando esse erro é pequeno. É o que elimina o desvio residual que a ação proporcional sozinha deixaria para trás.
- D, derivativa: antecipa a tendência de variação do processo, reduzindo a ação de controle conforme o processo se aproxima do set-point, para evitar que ele ultrapasse o valor desejado.
Os controladores da Contemp que usam essa tecnologia (C414, C417, C514, C515, C714, C715 e C719) somam a esses três termos dois recursos de proteção: o ANTI-WINDUP, que evita que a ação integral acumule erro além do necessário durante uma partida ou uma mudança brusca de set-point, e o ANTI-RESET, que ajusta a resposta próximo ao set-point para reduzir oscilação residual.
O problema que o PID sozinho ainda deixa

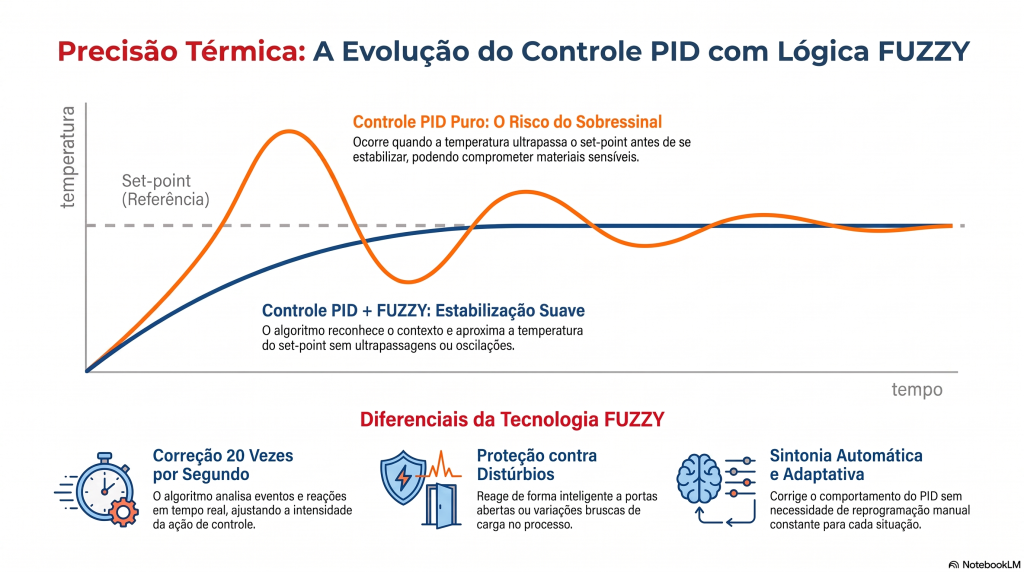

Mesmo bem ajustado, o PID tem uma limitação: ele reage do mesmo jeito independentemente de o processo estar se aproximando do set-point rápido ou devagar, ou de estar sofrendo um distúrbio pontual ou uma mudança real de operação. Isso costuma aparecer como sobressinal, que é quando a leitura de processo ultrapassa o set-point antes de se estabilizar, ou como oscilação persistente em processos que mudam de comportamento ao longo do tempo.
O que a lógica FUZZY acrescenta
A lógica FUZZY é um algoritmo lógico e numérico que analisa os eventos e reações do processo em tempo real, e corrige as ações do PID quando necessário. Em vez de aplicar sempre a mesma resposta calculada pelos parâmetros PID fixos, a lógica FUZZY reconhece o contexto (o processo está na energização, sofrendo um distúrbio, ou se aproximando de uma mudança de set-point) e ajusta a intensidade da ação de controle de acordo com esse contexto, atualizando essa correção 20 vezes por segundo.
Na prática, isso reduz o sobressinal e a oscilação em situações como a energização do sistema, uma mudança de set-point, ou um distúrbio pontual no processo, sem precisar reprogramar os parâmetros PID manualmente para cada situação diferente.
PID e FUZZY não substituem a sintonia correta
Vale um esclarecimento importante: a lógica FUZZY corrige o comportamento do PID em tempo real, mas não substitui a etapa de sintonia, que é o processo de calcular os valores corretos dos parâmetros P, I e D para aquele processo específico. Os controladores Contemp fazem essa sintonia de duas formas, automática ou adaptativa, dependendo de o processo ter comportamento estável ou sujeito a mudanças de estrutura física ou do meio. Esse assunto tem um artigo próprio, com o passo a passo de quando usar cada tipo de sintonia.
Quais controladores Contemp têm PID com lógica FUZZY
Todos os controladores de painel da Contemp usam controle PID com lógica FUZZY integrada: C414, C417 (Linha Econômica), C514, C515 (Linha Desempenho), e C714, C715, C719 (Linha Avançada). A placa CPM-LCD, para uso embarcado em máquinas, usa controle PID com auto sintonia, sem lógica FUZZY, porque processos embarcados costumam ter comportamento mais previsível e repetitivo, dispensando essa camada adicional de correção.
Perguntas frequentes
- O que significa PID em um controlador de temperatura?
PID é a combinação de três ações de controle, proporcional, integral e derivativa, que juntas calculam a saída de controle de forma mais precisa do que um controle simples de liga e desliga, reduzindo oscilação e desvio em relação ao set-point. - O que é sobressinal e por que ele é um problema?
Sobressinal é quando a leitura de processo ultrapassa o set-point antes de se estabilizar. Em processos sensíveis, como tratamento térmico de materiais ou cura de produtos, esse excesso momentâneo pode comprometer a qualidade do resultado, mesmo que o processo volte ao valor correto logo em seguida. - O que a lógica FUZZY faz além do controle PID?
A lógica FUZZY analisa o comportamento do processo em tempo real e corrige a ação do PID conforme o contexto, como energização, distúrbio ou mudança de set-point, reduzindo sobressinal e oscilação sem precisar reprogramar os parâmetros PID manualmente. - Todos os controladores da Contemp têm lógica FUZZY?
Não. Os controladores de painel (C414, C417, C514, C515, C714, C715 e C719) têm. A placa CPM-LCD, feita para uso embarcado em máquinas, usa PID com auto sintonia, sem lógica FUZZY. - É possível desligar a lógica FUZZY no controlador?
Sim. A lógica FUZZY é um parâmetro configurável (liga ou desliga) dentro do bloco de configuração do controlador, separado dos parâmetros de sintonia PID.
