Num forno contínuo dividido em várias zonas de aquecimento, cada zona não se comporta como um sistema isolado. O calor gerado em uma zona se propaga para as zonas vizinhas, e ignorar essa interação térmica na hora de especificar e configurar os controladores costuma resultar em oscilação de temperatura difícil de eliminar só ajustando os parâmetros PID manualmente.

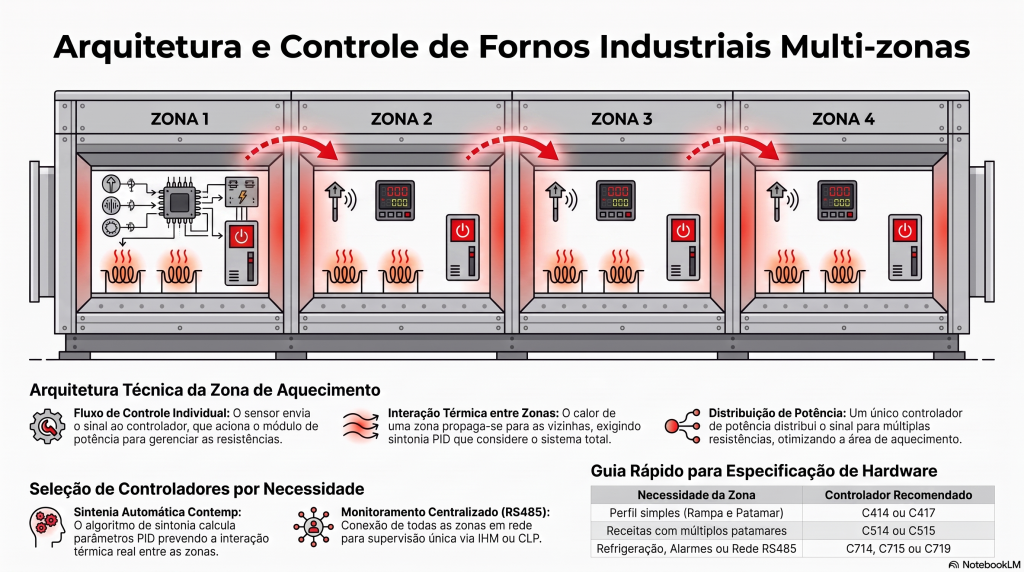

Arquitetura típica de um forno multi-zonas
Um exemplo documentado pela Contemp descreve um forno com quatro zonas de controle, cada uma composta por um sensor de temperatura na atmosfera do forno, um controlador de temperatura, um controlador de potência, e duas resistências de aquecimento. O controlador de temperatura recebe o sinal do sensor, calcula a ação de controle necessária, e transmite esse sinal para o controlador de potência, que por sua vez aciona as duas resistências da zona.
O controlador de potência funciona como um módulo intermediário: como cada zona tem duas resistências para aquecer uma área maior, o controlador de potência distribui o sinal de controle recebido do controlador de temperatura para as duas resistências, sem que o controlador de temperatura precise de uma saída dedicada para cada uma.
Por que a interação térmica entre zonas importa
Quando uma zona aquece, parte desse calor se propaga para as zonas vizinhas, o que significa que a resposta térmica de uma zona não depende só da sua própria resistência e do seu próprio sensor, mas também do que está acontecendo nas zonas ao lado. Um controlador ajustado sem considerar essa interação tende a superajustar a compensação, gerando oscilação, ou subajustar, demorando mais para estabilizar.
A sintonia automática dos controladores Contemp já leva essa interação em consideração ao calcular os parâmetros PID de cada zona, otimizando o algoritmo de controle para o comportamento real do forno, não apenas para uma zona isolada em teoria.
Escolhendo o controlador certo para cada zona
Nem toda zona de um forno multi-zonas precisa do mesmo controlador. A especificação depende do que cada zona exige:
Zona com perfil simples, aquecer e manter

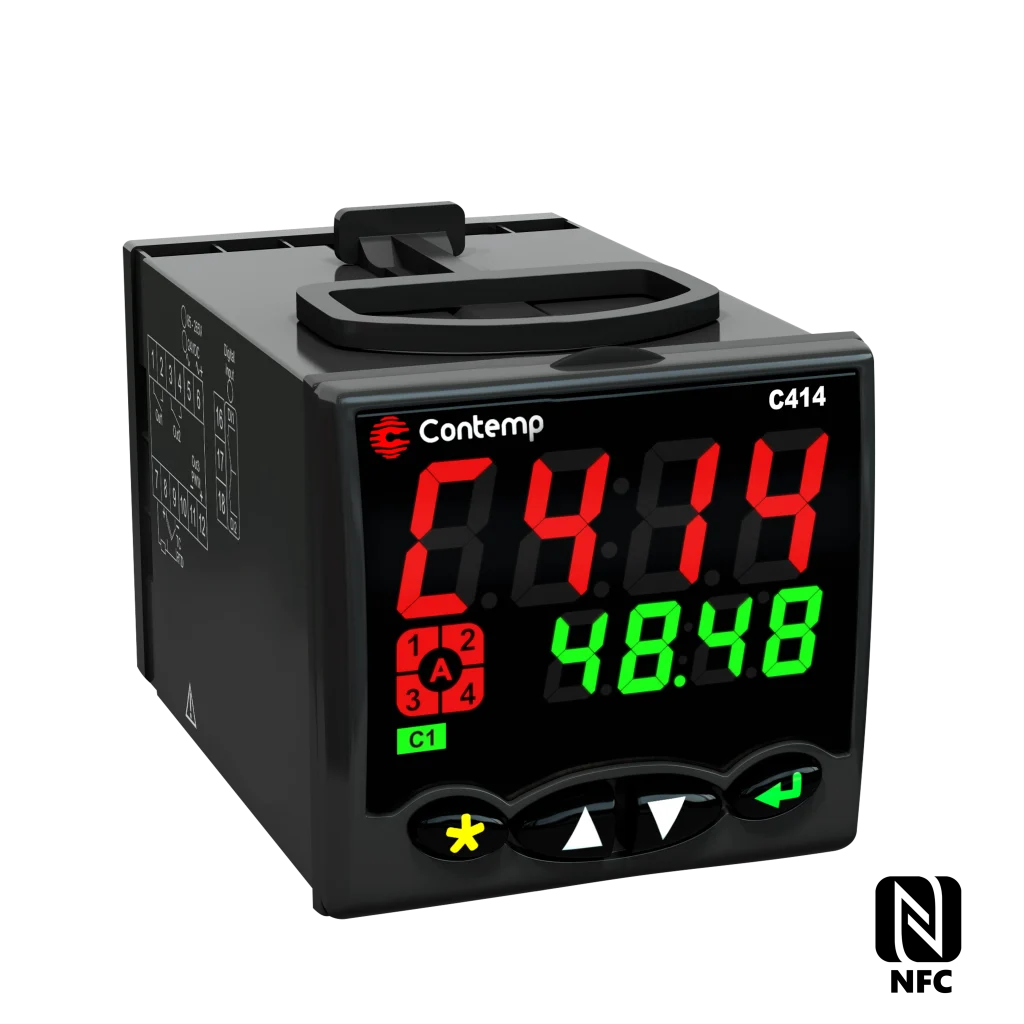

Os controladores C414 ou C417 atendem, usando as funções RATE e TIMER para a rampa e o patamar da zona.
Em fornos com zonas de complexidade diferente, é comum misturar linhas: zonas de pré-aquecimento mais simples com o C414 ou o C417, e zonas críticas próximas à saída do forno, que exigem mais controle e monitoramento, com a Linha Avançada.
Centralizando o monitoramento de várias zonas
Assim como em extrusoras e estufas com múltiplos pontos de controle, um forno multi-zonas se beneficia de ter as zonas conectadas em uma rede RS485 (link a confirmar após publicação), centralizando o acompanhamento de todas as zonas em uma única IHM, CLP ou sistema supervisório, em vez de monitorar cada controlador individualmente pela porta do painel. Esse opcional está disponível no C714, no C715 e no C719.
Tabela de decisão rápida
| Necessidade da zona | Controlador recomendado |
|---|---|
| Perfil simples, uma rampa e um patamar | C414 ou C417 |

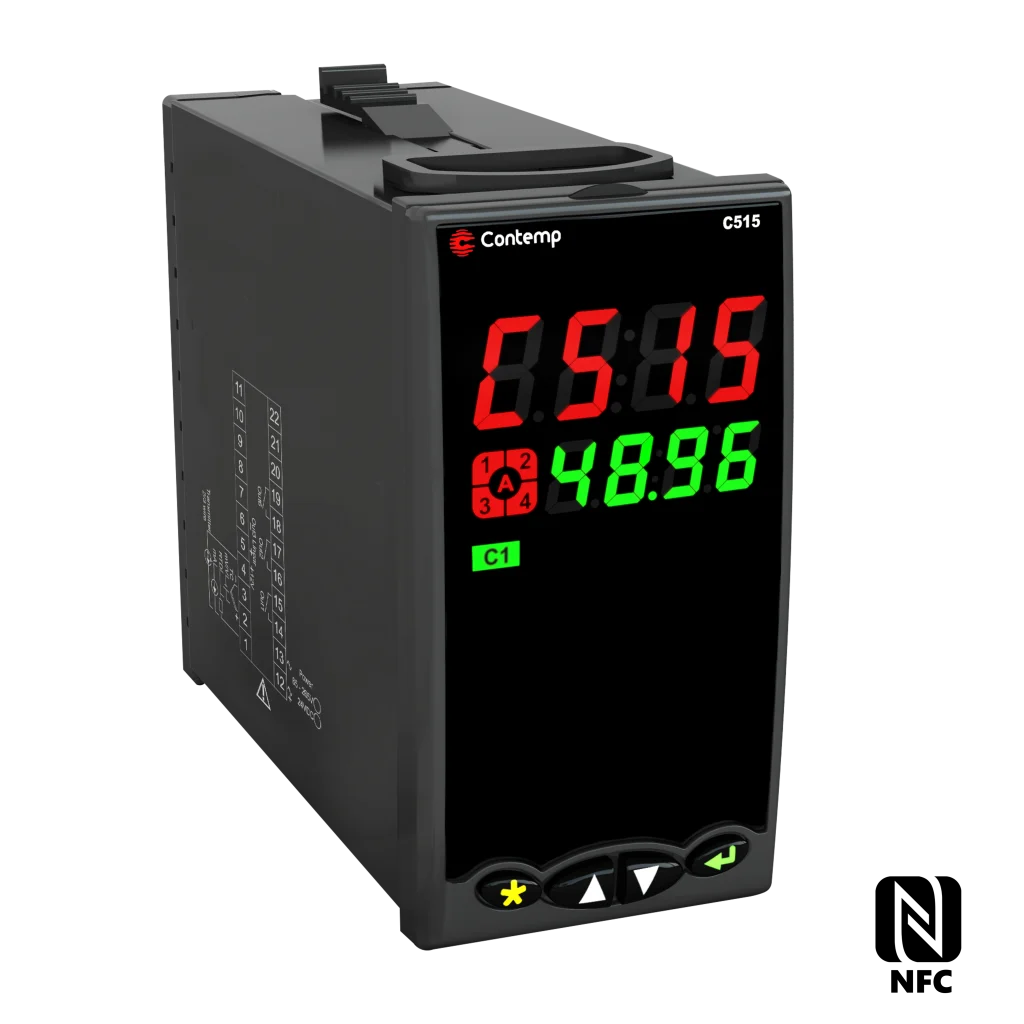

| Receita com múltiplos patamares | C514 ou C515 |

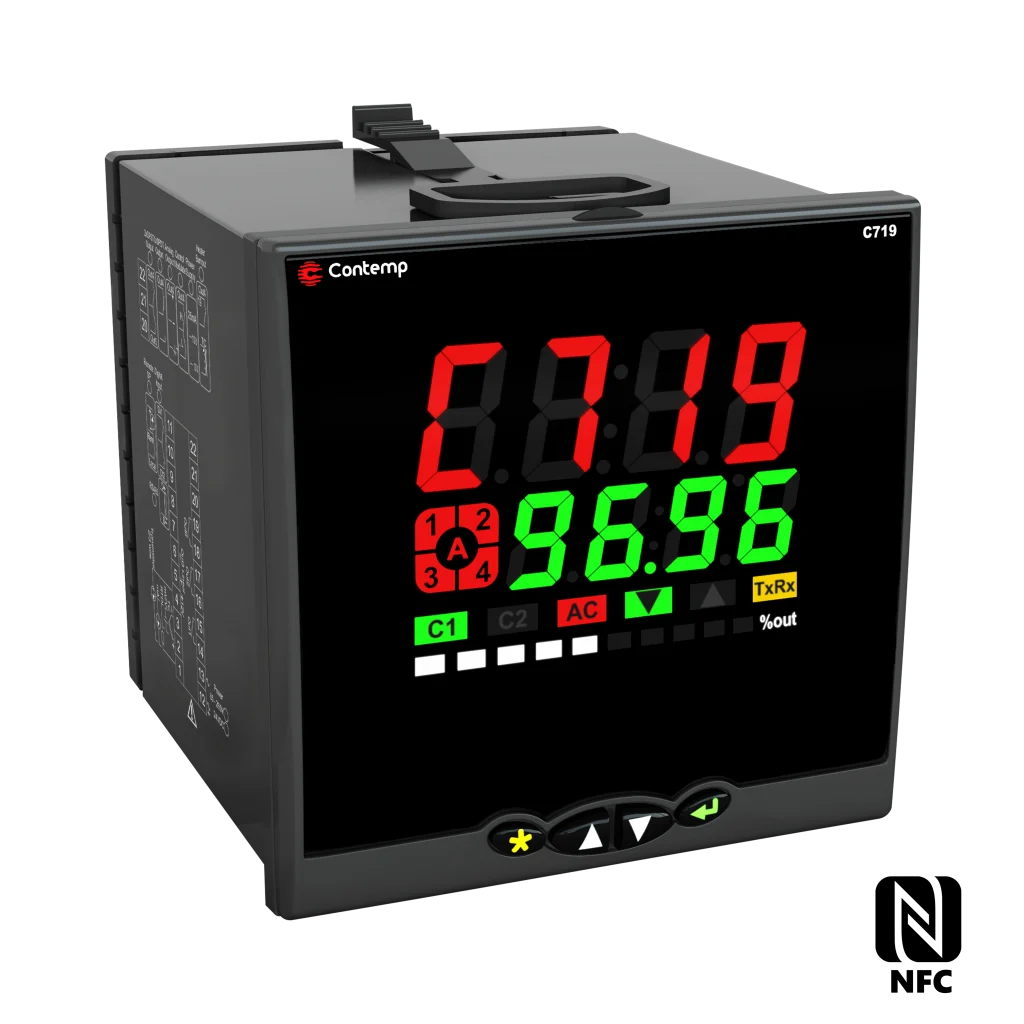

| Refrigeração simultânea, alarme de quebra de aquecedor ou rede centralizada | C714, C715 ou C719 |
Perguntas frequentes
- Por que a interação térmica entre zonas importa no controle de um forno contínuo?
Porque o calor gerado em uma zona se propaga para as zonas vizinhas, então a resposta térmica de cada zona depende também do que acontece nas zonas ao lado, não só da própria resistência e do próprio sensor. - Como a sintonia automática lida com essa interação?
Ela calcula os parâmetros PID considerando o comportamento térmico real observado durante o processo de sintonia, o que já incorpora o efeito da interação entre zonas vizinhas no forno. - Preciso do mesmo controlador em todas as zonas do forno?
Não necessariamente. É comum usar controladores mais simples em zonas de perfil básico e controladores da Linha Avançada em zonas que exigem refrigeração, alarme de quebra de aquecedor ou participação em rede. - O que é o “controlador de potência” mencionado no exemplo de forno multi-zonas?
É um módulo intermediário que recebe o sinal de controle do controlador de temperatura e distribui esse sinal para as resistências de aquecimento da zona, permitindo acionar mais de uma resistência a partir de uma única saída de controle. - Como monitorar várias zonas de um forno em um único painel ou sistema?
Conectando os controladores que têm o opcional de comunicação RS485 (C714, C715 e C719) em rede, centralizando o acompanhamento em uma IHM, CLP ou sistema supervisório.
Onde encontrar
- Sintonia Automática x Sintonia Adaptativa (link a confirmar após publicação)
- Comunicação Serial RS485 e Protocolo MODBUS-RTU (link a confirmar após publicação)
- Dúvidas técnicas: fale com o suporte Contemp
